NSIC2020JBT3G Купить - ON Semiconductor Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

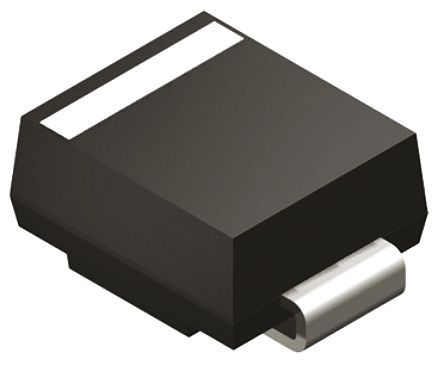

NSIC2020JBT3G

ON Semiconductor

Driver; current regulator, LED driver; 3W; 120V; SMB; 20mA

Наличие: 357,036 шт.

Адрес доставки: Москва

Цена: ₽ 21.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC3216357

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NSIC2020JBT3G характеристики

Атрибут	Значение атрибута
Номенклатура	NSIC2020JBT3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC3216357
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA
Количество Выходных Интерфейсов	1 Output
Выходной Ток	20 mA
Количество Каналов	1 Channel
Количество Стежков	2 Position
Рассеяние Мощности	3000 mW
Максимальное входное напряжение	120 V
Входное напряжение (макс. Переменный ток)	120 v
Выходной ток (Макс)	0.02 A
Максимальная входная мощность	3 W
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	120 V
Входное напряжение	120 V
Длина	4.6 mm
Ширина	3.95 mm
Высота	2.09 mm
Рабочая Температура	-55℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NSIC2020JBT3G описание продукта

The NSIC2020JBT3G is a constant current regulator & LED driver in 2 pin DO-214AA package. This 120V, 20mA 15%, 3W linear constant current regulator (CCR) is a simple, economical and robust device designed to provide a cost-effective solution for regulating current in LEDs (similar to constant current diode, CCD). The CCR is based on self biased transistor (SBT) technology and regulates current over a wide voltage range. It is designed with a negative temperature coefficient to protect LEDs from thermal runaway at extreme voltages and currents. The CCR turns on immediately and is at 45% of regulation with only 0.5V Vak. It requires no external components allowing it to be designed as a high or low-side regulator. The 120 V anode-cathode voltage rating is designed to withstand the high peak voltage incurred in A/C offline applications. The high anode-cathode voltage rating withstands surges common in industrial and commercial signage applications.
Wide operating voltage range
Immediate turn-on
Voltage surge suppressing - protecting LEDs
UL94-V0 certified
Negative temperature coefficient
