NRVB0540T1G Купить - ON Semiconductor Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

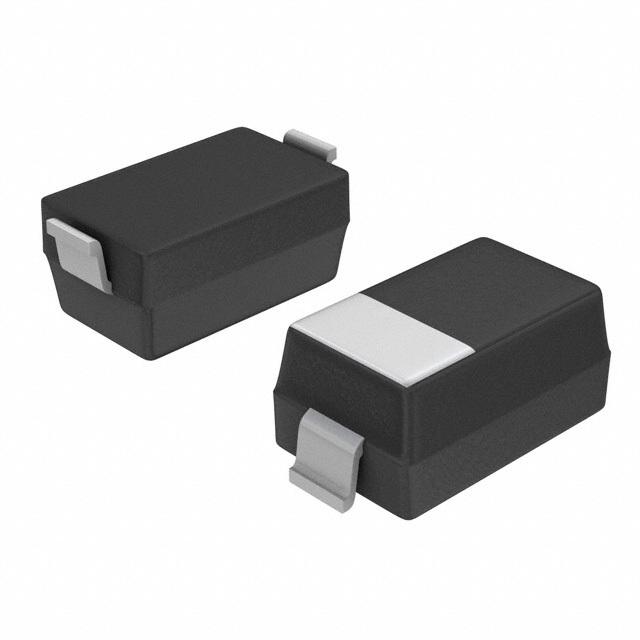

NRVB0540T1G

ON Semiconductor

Diode Schottky 40V 0.5A 2Pin SOD-123 T/R

Наличие: 76,164 шт.

Адрес доставки: Москва

Цена: ₽ 21.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8677375

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NRVB0540T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NRVB0540T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8677375
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123
Безгалогеновый Статус	Halogen Free
Количество Стежков	2 Position
Напряжение в Прямом Направлении	510mV @500mA
Тепловое Сопротивление	118℃/W (RθJL)
Прямой ток	500 mA
Максимальный ток перенапряжения (Ifsm)	5.5 A
Максимальное прямое напряжение (Макс)	620 mV
Прямой ток (макс)	0.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NRVB0540T1G описание продукта

The Schottky Rectifier employs the Schottky Barrier principle with a barrier metal that produces optimal forward voltage drop-reverse current tradeoff. It is ideally suited for low voltage, high frequency rectification, or as free wheeling and polarity protection diodes in surface mount applications, where compact size and weight are critical to the system. This package provides an alternative to the leadless 34 MELF style package.
Features
---
|
Guardring for Stress Protection
Very Low Forward Voltage
Epoxy Meets UL94, VO at 1/8"
Package Designed for Optimal Automated Board Assembly
Mechanical Characteristics:
Reel Options: 3,000 per 7 inch reel / 8 mm tape
Reel Options: 10,000 per 13 inch reel / 8 mm tape
Device Marking: B4
Polarity Designator: Cathode Band
Weight: 11.7 mg (approximately)
Case: Epoxy Molded
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Lead and Mounting Surface Temperature for Soldering Purposes: 260 °C max. for 10 Seconds
All Packages are Pb-Free
NRVB Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable
