NE555PWR Купить - TI Деталь тактового сигнала

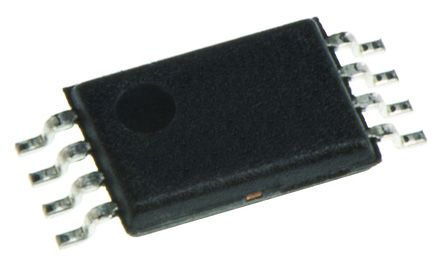

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NE555PWR

555 Type, Timer/Oscillator (Single) IC 100kHz 8-TSSOP (0.173", 4.4mm Width)

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 17.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC234050

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 18.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NE555PWR характеристики

Атрибут	Значение атрибута
Номенклатура	NE555PWR
Производитель	TI
ЧипСити Номер продукта	CC234050
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Частота	100 kHz
Напряжение Питания (DC)	4.50V (min)
Выходной Ток	200 mA
Ток Питания	10 mA
Количество Стежков	8 Position
Ток Покоя	2.00 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4.5 V
Длина	3 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NE555PWR описание продукта

The NE555PWR is a Precision Timer capable of producing accurate time delays or oscillation. In the time-delay or mono-stable mode of operation, the timed interval is controlled by a single external resistor and capacitor network. In the a-stable mode of operation, the frequency and duty cycle can be controlled independently with two external resistors and a single external capacitor. The threshold and trigger levels normally are two-thirds and one-third, respectively, of VCC. These levels can be altered by use of the control-voltage terminal. When the trigger input falls below the trigger level, the flip-flop is set and the output goes high. If the trigger input is above the trigger level and the threshold input is above the threshold level, the flip-flop is reset and the output is low. The reset (RESET) input can override all other inputs and can be used to initiate a new timing cycle. When RESET goes low, the flip-flop is reset and the output goes low.
Timing from microseconds to hours
Astable or monostable operation
Adjustable duty cycle
TTL-compatible output can sink or source up to 200mA
Compliant to MIL-PRF-38535
Green product and no Sb/Br
