NCV33272ADR2G Купить - ON Semiconductor Операционный усилитель

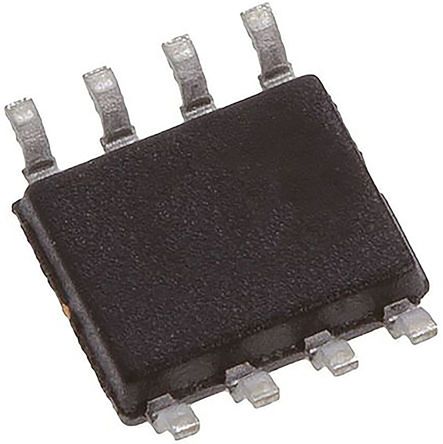

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCV33272ADR2G

ON Semiconductor

ON SEMICONDUCTOR NCV33272ADR2G Operational Amplifier, Rail-to-Rail, 2 Amplifier, 24MHz, 10V/µs, 3V to 36V, ± 1.5V to ± 18V, SOIC New

Наличие: 341 шт.

Адрес доставки: Москва

Цена: ₽ 49.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC15639215

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCV33272ADR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCV33272ADR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC15639215
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Безгалогеновый Статус	Halogen Free
Выходной Ток	37 mA
Ток Питания	2.15 mA
Количество Цепей	2 Circuit
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	100 dB
Ширина Ленты	24 MHz
Скорость Нарастания	10.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	24 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	300 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Минимальный диапазон CMRR	80 dB
Напряжение питания	3V ~ 36V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCV33272ADR2G описание продукта

Single Supply, High Slew Rate, Low Input Offset Voltage Operational Amplifiers
The MC33272/74 series of monolithic operational amplifiers are quality fabricated with innovative Bipolar design concepts. This dual and quad operational amplifier series incorporates Bipolar inputs along with a patented Zip−R−Trim element for input offset voltage reduction. The MC33272/74 series of operational amplifiers exhibits low input offset voltage and high gain bandwidth product.
Features
•Input Offset Voltage Trimmed to 100 V (Typ)
•Low Input Bias Current: 300 nA
•Low Input Offset Current: 3.0 nA
•High Input Resistance: 16 M
•Low Noise: 18 nV/ Hz √ @ 1.0 kHz
•High Gain Bandwidth Product: 24 MHz @ 100 kHz
•High Slew Rate: 10 V/s
•Power Bandwidth: 160 kHz
•Excellent Frequency Stability
•Unity Gain Stable: w/Capacitance Loads to 500 pF
•Large Output Voltage Swing: +14.1 V/ −14.6 V
•Low Total Harmonic Distortion: 0.003%
•Power Supply Drain Current: 2.15 mA per Amplifier
•Single or Split Supply Operation: +3.0 V to +36 V or ±1.5 V to ±18 V
•ESD Diodes Provide Added Protection to the Inputs
•Pb−Free Packages are Available
•NCV Prefix for Automotive and Other Applications Requiring Site and Control Changes
