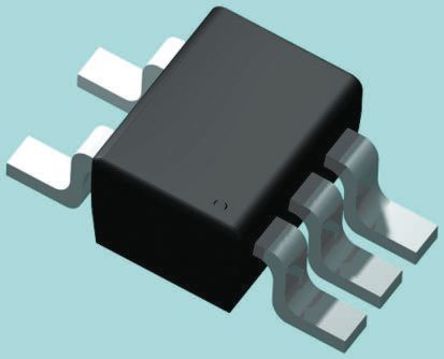

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP380HSN05AAT1G

ON Semiconductor

USB Power SW USB Power Switch Single 5.5V 0.5A 5Pin TSOP T/R

Наличие: 12,629 шт.

Адрес доставки: Москва

Цена: ₽ 24.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC15112000

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP380HSN05AAT1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP380HSN05AAT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC15112000
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Количество Стежков	5 Position
Рассеяние Мощности	325 mW
Время Нарастания	1000 µs
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.5 V
Выходной ток (Макс)	1 A
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	325 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Входное напряжение	5.5 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP380HSN05AAT1G описание продукта

The NCP380HSN05AAT1G is a high-side Power Distribution Switch designed for applications where heavy capacitive loads and short-circuits are likely to be encountered. The device limits the output current to a desired level by switching into a regulation current-mode when the output load exceeds the current-limit threshold or a short is present. The current limit threshold is either user adjustable between 100mA and 2.1A via an external resistor or internally fixed. The power switch rise and fall times are controlled to minimize current ringing during switching. An internal reverse-voltage detection comparator disables the power-switch if the output voltage is higher than the input voltage to protect devices on the input side of the switch. The /FLAG logic output asserts low during over current, reverse-voltage or over temperature conditions. The switch is controlled by a logic enable input active high or low.
Adjustable and fixed current limit
Under voltage lockout
Built-in soft start
Thermal protection
Soft turn-off
Reverse voltage protection
Enable active high or low

Показывать

NCP380HSN05AAT1G Даташит PDF

23 страницы, 532 КБ

01/06/2016
