NCP114ASN330T1G Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP114ASN330T1G

ON Semiconductor

ON SEMICONDUCTOR NCP114ASN330T1G LDO Voltage Regulator, Fixed, 1.7V to 5.5V in, 3.3V/300mA out, 150mV drop, TSOP-5 New

Наличие: 5,840 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4499037

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP114ASN330T1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP114ASN330T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4499037
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin

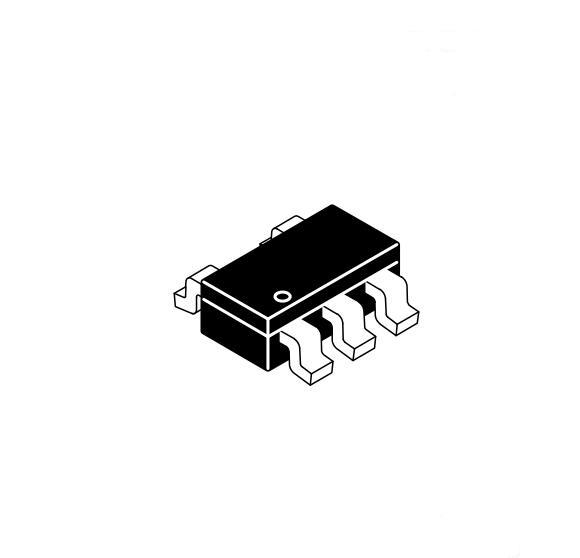

Корпус/Пакет	TSOT-23-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	300 mA
Ток Питания	95 µA
Количество Стежков	5 Position
Напряжение Отпадания	150 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.7 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	0.3 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	5.5 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

NCP114ASN330T1G описание продукта

The NCP114 is 300 mA LDO that provides the engineer with a very stable, accurate voltage with low noise suitable for space constrained, noise sensitive applications. In order to optimize performance for battery operated portable applications, the NCP114 employs the dynamic quiescent current adjustment for very low IQ consumption at no−load.
Features | | Benefits
---|---|---
| | | | |
Operating Input Voltage Range: 1.7 V to 5.5 V
| |
Well suited for battery powered applications
Low Dropout: 135 mV Typical at 300 mA
| |
Supports applications with very low Input to Output Voltage requirements
High PSRR 75dB at 1kHz
| |
Very well suited for space-constrained applications
Thermal Shutdown and Current Limit Protections
| |
Robust design and high reliability
Very Low Quiescent Current of Typ. 50 µA
| |
Highly effective solution at light load conditions
Available in uDFN 1.0 x 1.0 mm Package
| |
Very well suited for space-constrained applications
+/- 1% typical Vout Accuracy
| |
Precise Vout for power sensitive devices

Показывать

NCP114ASN330T1G Даташит PDF

17 страницы, 795 КБ

просматривать

NCP114ASN330T1G Даташит PDF

17 страницы, 795 КБ

05/24/2016

просматривать

NCP114ASN330T1G Даташит PDF

18 страницы, 806 КБ

просматривать

NCP114ASN330T1G Другие Даташит

19 страницы, 1105 КБ

09/01/2020

просматривать

NCP114ASN330T1G Другие Даташит

18 страницы, 868 КБ

12/12/2018

просматривать

NCP114ASN330T1G Другие Даташит

4 страницы, 888 КБ

06/28/2017

просматривать

NCP114ASN330T1G Другие Даташит

4 страницы, 584 КБ

05/29/2014

просматривать

NCP114ASN330T1G Другие Даташит

2 страницы, 137 КБ

09/06/2017

просматривать

NCP114ASN330T1G Другие Даташит

2 страницы, 329 КБ

01/09/2017

просматривать

NCP114ASN330T1G Другие Даташит

1 страницы, 142 КБ

05/30/2014

просматривать

NCP114ASN330T1G Другие Даташит

1 страницы, 64 КБ

05/29/2014

просматривать

NCP114ASN330T1G Чертежные схемы

2 страницы, 32 КБ

05/17/2016

просматривать

NCP114ASN330T1G Чертежные схемы

2 страницы, 31 КБ

12/18/2014

просматривать

NCP114ASN330T1G Примечание по применению

6 страницы, 124 КБ

08/14/2016

просматривать
