NCP1117LPST50T3G Купить - ON Semiconductor Чип стабилизации напряжения

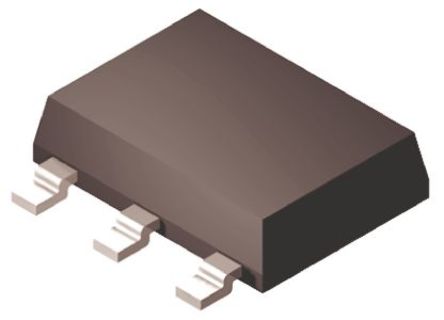

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1117LPST50T3G

ON Semiconductor

NCP1117LPST50T3G; LDO Voltage Regulator; 1.1A; 5V; -0.3 to 18Vin; 3+Tab-Pin SOT-223

Наличие: 13,060 шт.

Адрес доставки: Москва

Цена: ₽ 13.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8074621

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1117LPST50T3G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1117LPST50T3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8074621
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-261-4
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	700 µA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	700 µA
Напряжение Отпадания	1.3 V
Максимальное входное напряжение	18 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	1.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	≤18 V
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.69 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NCP1117LPST50T3G описание продукта

The NCP1117LPST50T3G is a low dropout positive 5V fixed voltage regulator in 3 pin SOT-23 package. This LDO is has a significant reduction in dropout voltage along with enhanced output voltage accuracy and temperature stability when compared to older industry standard three-terminal adjustable regulators. It is used in TV and monitors, set top boxes and entertainment devices, switching power supply post regulation, hard drive controllers, game consoles and consumer applications.
Operation up to 18V input
Output current in excess of 1A, dropout voltage of 1.4V (max), 1.3V (typ) at 1A
Line regulation of 0.2% (max) and load regulation of 50mV (max)
Quiescent current over 10 times lower than traditional 1117 (700µA at Vin = 12V, Io = 10mA)
No minimum load requirement for fixed voltage output
Good noise rejection
Ripple rejection of 60dB
Current limit and thermal shutdown protection
Device contains ESD protection

Показывать

NCP1117LPST50T3G Даташит PDF

14 страницы, 407 КБ

12/19/2014

просматривать

NCP1117LPST50T3G Другие Даташит

16 страницы, 3434 КБ

01/07/2020

просматривать

NCP1117LPST50T3G Чертежные схемы

2 страницы, 251 КБ

04/03/1997

просматривать

NCP1117LPST50T3G Файл уведомления

9 страницы, 552 КБ

05/20/2016

просматривать
