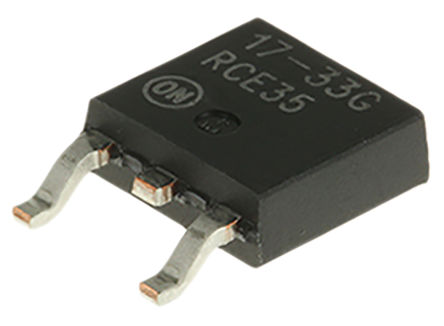

NCP1117DT33RKG

ON Semiconductor

ON SEMICONDUCTOR NCP1117DT33RKG Fixed LDO Voltage Regulator, 10V to 20V In, 1.07V Dropout, 3.3V/1A Out, TO-252-3

Наличие: 7,638 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1654457

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1117DT33RKG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1117DT33RKG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1654457
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	0V ~ 20V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	1 A
Ток Питания	10 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	6 mA
Напряжение Отпадания	1.07 V
Тепловое Сопротивление	15℃/W (RθJC)
Максимальное входное напряжение	20 V
Входное напряжение (мин)	10 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±1 %
Входное напряжение	20 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1117DT33RKG описание продукта

The NCP1117DT33RKG is a positive Low Dropout Linear Voltage Regulator capable of providing an output current that is in excess of 1A with a maximum dropout voltage of 1.2V at 800mA over temperature. Also included is an adjustable output version that can be programmed from 1.25 to 18.8V with two external resistors. On chip trimming adjusts the reference/output voltage to within ±1.0% accuracy. Internal protection features consist of output current limiting, safe operating area compensation and thermal shutdown.
Adjustable output voltage option
No minimum load requirement for fixed voltage output devices
Current limit, safe operating and thermal shutdown protection
Operation to 20V input
Pb-free device

Показывать

NCP1117DT33RKG Даташит PDF

17 страницы, 193 КБ

10/14/2008
