NC7S04P5X Купить - Fairchild Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

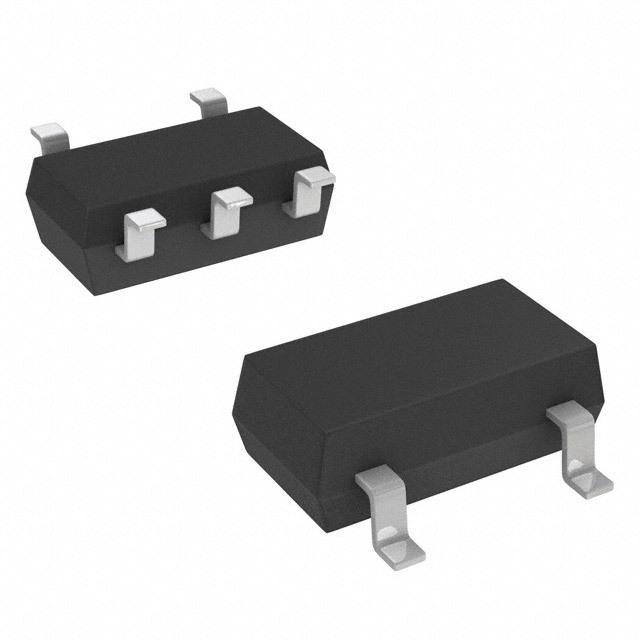

NC7S04P5X

Fairchild

FAIRCHILD SEMICONDUCTOR NC7S04P5X Inverter Gate, 1Input, 2.6mA, 2V to 6V, SC-70-5

Наличие: 41,346 шт.

Адрес доставки: Москва

Цена: ₽ 14.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC10481482

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NC7S04P5X характеристики

Атрибут	Значение атрибута
Номенклатура	NC7S04P5X
Производитель	Fairchild
ЧипСити Номер продукта	CC10481482
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	3.00 V
Выходной Ток	2.6 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	ECL99
	Показывать Просмотр аналоги замена

NC7S04P5X описание продукта

The NC7S04P5X is a single high performance CMOS Inverter. Advanced Silicon Gate CMOS fabrication assures high speed and low power circuit operation over a broad VCC range. ESD protection diodes inherently guard both input and output with respect to the VCC and GND rails. Three stages of gain between input and output assures high noise immunity and reduced sensitivity to input edge rate.
3ns Propagation delay (tPD)
ICC <1µA Low quiescent power
2mA IOL, -2mA IOH Balanced output drive
Balanced propagation delays
Specified for 3V operation

Показывать

NC7S04P5X Даташит PDF

8 страницы, 154 КБ

08/09/2004
