NB6N14SMNG Купить - ON Semiconductor Тактовый амортизатор, драйвер, схема фазовой автоподстройки

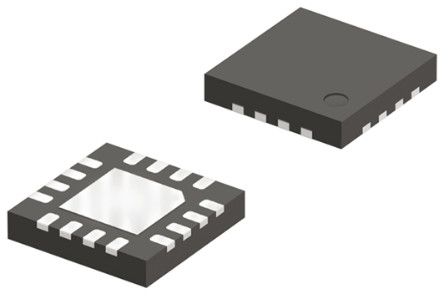

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NB6N14SMNG

ON Semiconductor

Clock Divider, Fanout Buffer IC, 2GHz, 4Outputs, LVDS, 3V to 3.6V, QFN-16

Наличие: 100 шт.

Адрес доставки: Москва

Цена: ₽ 721.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5052115

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NB6N14SMNG характеристики

Атрибут	Значение атрибута
Номенклатура	NB6N14SMNG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5052115
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	2 GHz
Напряжение Питания (DC)	3.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	4 Output
Ток Питания	65.0 mA
Количество Цепей	1 Circuit
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NB6N14SMNG описание продукта

The NB6N14SMNG is a 3.3V 1:4 AnyLevel differential input to LVDS fan-out buffer/translator in 16 pin QFN package. This differential 1:4 clock or data receiver and will accept AnyLevel differential input signals, LVPECL, CML or LVDS. These signals will be translated to LVDS and four identical copies of clock or data will be distributed, operating up to 2GHz or 2.5Gb/s, respectively. As such, the NB6N14S is ideal for SONET, GigE, fibre channel, backplane and other clock or data distribution applications. It has a wide input common mode range from GND + 50mV to VCC - 50mV. Combined with the 50 ohm internal termination resistors at the inputs, the NB6N14S is ideal for translating a variety of differential or single ended clock or data signals to 350mV typical LVDS output levels.
Maximum input clock frequency > 2GHz
Maximum input data rate > 2.5Gb/s
1ps maximum RMS clock jitter
Typically 10ps data dependent jitter
380ps typical propagation delay
120ps typical rise and fall times
Vref_ac reference output
TIA/EIA - 644 compliant
Functionally compatible with existing 3.3V LVEL, LVEP, EP and SG devices
