MUN5214DW1T1G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

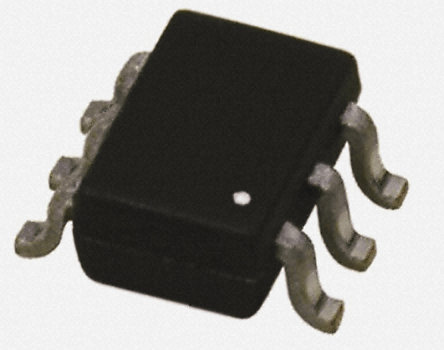

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MUN5214DW1T1G

ON Semiconductor

SC-88 NPN 50V 100mA

Наличие: 8,052 шт.

Адрес доставки: Москва

Цена: ₽ 3.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1384940

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MUN5214DW1T1G характеристики

Атрибут	Значение атрибута
Номенклатура	MUN5214DW1T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1384940
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-363
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	100 mA
Безгалогеновый Статус	Halogen Free
Полярность	NPN
Рассеяние Мощности	0.385 W
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	100mA
hFE Min	80 @5mA, 10V
hFE Max	80
Максимальная входная мощность	250 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	256 mW
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MUN5214DW1T1G описание продукта

Dual Bias ResistorTransistors
NPN Silicon Surface Mount Transistors with Monolithic Bias Resistor Network
The Bias Resistor Transistor (BRT) contains a single transistor with a monolithic bias network consisting of two resistors; a series base resistor and a base−emitter resistor. These digital transistors are designed to replace a single device and its external resistor bias network. The BRT eliminates these individual components by integrating them into a single device. In the MUN5211DW1T1G series, two BRT devices are housed in the SOT−363 package which is ideal for low power surface mount applications where board space is at a premium.
Features
• Simplifies Circuit Design
• Reduces Board Space
• Reduces Component Count
• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant

Показывать

MUN5214DW1T1G Даташит PDF

8 страницы, 83 КБ

09/11/2014
