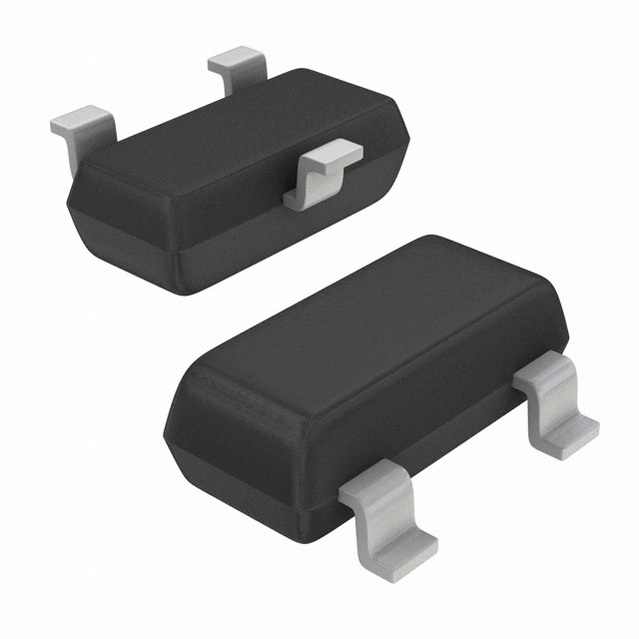

MMBZ5V6ALT1

ON Semiconductor

Diode TVS Dual/Single Uni-Dir/Bi-Dir 3V 24W 3Pin SOT-23 T/R

Наличие: 40,082 шт.

Адрес доставки: Москва

Цена: ₽ 24.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC82517800

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MMBZ5V6ALT1 характеристики

Атрибут	Значение атрибута
Номенклатура	MMBZ5V6ALT1
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC82517800
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	5.60 V
Номинальный Ток	20.0 A
Номинальная Мощность	24.0 W
Пробивное Напряжение	5.60 V
Количество Цепей	2 Circuit
Пиковая импульсная мощность	24 W
Минимальное напряжение пробоя	5.32 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Длина	3.04 mm
Ширина	1.40 mm
Высота	1.26 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MMBZ5V6ALT1 описание продукта

These dual monolithic silicon Zener diodes are designed for applications requiring transient overvoltage protection capability. They are intended for use in voltage and ESD sensitive equipment such as computers, printers, business machines, communication systems, medical equipment and other applications. Their dual junction common anode design protects two separate lines using only one package. These devices are ideal for situations where board space is at a premium.
Features
• Pb−Free Packages are Available
• SOT−23 Package Allows Either Two Separate Unidirectional Configurations or a Single Bidirectional Configuration
• Working Peak Reverse Voltage Range − 3 V to 26 V
• Standard Zener Breakdown Voltage Range − 5.6 V to 33 V
• Peak Power − 24 or 40 Watts @ 1.0 ms (Unidirectional), per Figure 5 Waveform
• ESD Rating of Class N (exceeding 16 kV) per the Human Body Model
• Maximum Clamping Voltage @ Peak Pulse Current
• Low Leakage < 5.0 A
• Flammability Rating UL 94 V−O
