MJD243 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

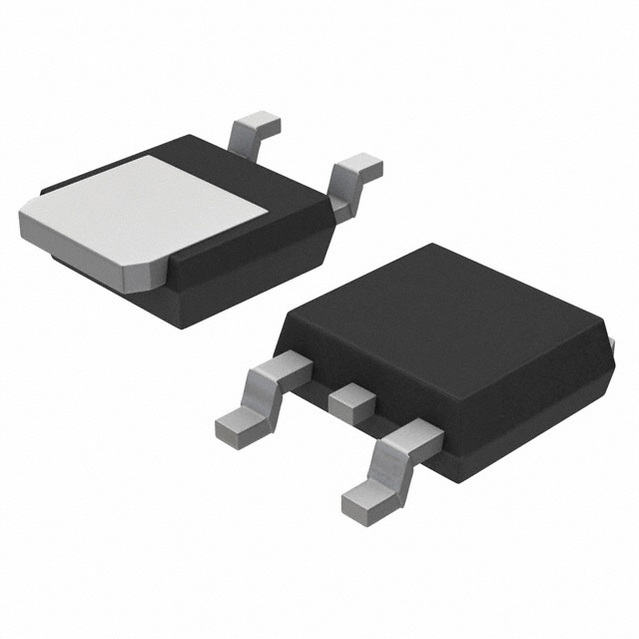

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MJD243

ON Semiconductor

DPAK-3 NPN 100V 4A

Наличие: 1,280 шт.

Адрес доставки: Москва

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC128496333

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MJD243 характеристики

Атрибут	Значение атрибута
Номенклатура	MJD243
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC128496333
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Корпус/Пакет	TO-252-3
Номинальное Напряжение (DC)	100 V
Номинальный Ток	4.00 A
Полярность	NPN
Рассеяние Мощности	12.5 W
Пробивное Напряжение (Коллектор-Эмиттер)	100 V
Непрерывный ток коллектора	4A
hFE Min	40
hFE Max	180
Максимальная входная мощность	1.4 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
Минимальное количество упаковки	2500
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

MJD243 описание продукта

The Bipolar Power Transistor is designed for low voltage, low power, high gain audio amplifier applications.
Features
---
|
Collector-Emitter Sustaining Voltage
VCEO(sus) = 100 Vdc (Min) @ IC = 10 mAdc
High DC Current Gain
hFE = 40 (Min) @ IC= 200 mAdc
hFE= 15 (Min) @ IC = 1.0 Adc
Lead Formed for Surface Mount Applications in Plastic Sleeves (No Suffix)
Straight Lead Version in Plastic Sleeves ("-1" Suffix)
Lead Formed Version in 16 mm Tape and Reel ("T4" Suffix)
Low Collector-Emitter Saturation Voltage -
VCE(sat) = 0.3 Vdc (Max) @ IC = 500 mAdc
VCE(sat) = 0.6 Vdc (Max) @ IC = 1.0 Adc
High Current-Gain-Bandwith Product -
fT = 40MHz (Min) @ IC = 100 mAdc
Annular Construction for Low Leakage -
ICBO = 100 nAdc @ Rated VCB
NJV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable
These are PbFree Packages
