MC78L05ABDG Купить - ON Semiconductor Чип стабилизации напряжения

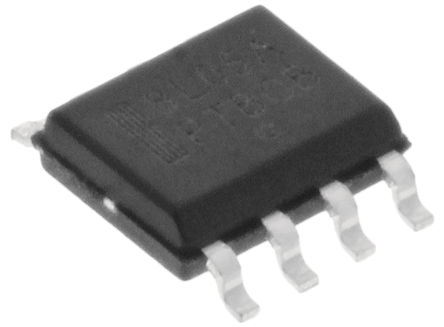

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC78L05ABDG

ON Semiconductor

Linear Voltage Regulator, 7805, Fixed, Positive Voltage, 10V To 30V In, 5V And 0.1A Out, SOIC-8

Наличие: 2,033 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC9364544

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 15.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC78L05ABDG характеристики

Атрибут	Значение атрибута
Номенклатура	MC78L05ABDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC9364544
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Рабочее Напряжение	7V ~ 20V
Номинальный Ток	100 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	100 mA
Количество Стежков	8 Position
Полярность	P-Channel
Напряжение Отпадания	1.7V @40mA
Входной Ток Смещения	3.8 mA
Максимальное входное напряжение	30 V
Входное напряжение (мин)	10 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	30 V
Входное напряжение	30 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC78L05ABDG описание продукта

The MC78L05ABDG is an inexpensive easy-to-use Positive Voltage Regulator with 5V output voltage. It is suitable for a multitude of applications that require a regulated supply of up to 100mA. Like its higher powered, this regulator features internal current limiting and thermal shutdown making it remarkably rugged. This device offers a substantial performance advantage over the traditional Zener diode-resistor combination, as output impedance and quiescent current are substantially reduced.
No external components required

Показывать

MC78L05ABDG Даташит PDF

15 страницы, 124 КБ

09/08/2015

просматривать

MC78L05ABDG Справочное руководство пользователя

36 страницы, 1383 КБ

просматривать

MC78L05ABDG Другие Даташит

18 страницы, 189 КБ

01/12/2010

просматривать

MC78L05ABDG Чертежные схемы

3 страницы, 62 КБ

02/16/2011

просматривать

MC78L05ABDG Примечание по применению

15 страницы, 151 КБ

10/25/2016

просматривать

MC78L05ABDG Файл уведомления

5 страницы, 1062 КБ

10/18/2018

просматривать
