MC7815BTG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

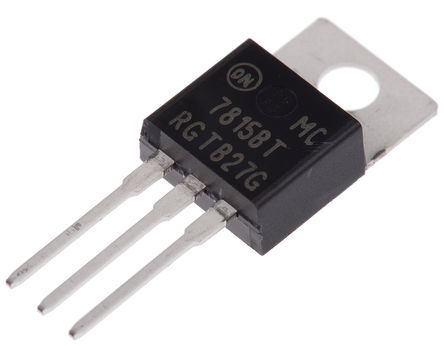

MC7815BTG

ON Semiconductor

ON SEMICONDUCTOR MC7815BTG Linear Voltage Regulator, 7815, Fixed, 23V To 35V In, 15V And 1A Out, TO-220-3

Наличие: 5,840 шт.

Адрес доставки: Москва

Цена: ₽ 17.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC872754

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC7815BTG характеристики

Атрибут	Значение атрибута
Номенклатура	MC7815BTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC872754
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Рабочее Напряжение	18.5V ~ 30V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	35.0V (max)
Выходное Напряжение	15 V
Выходной Ток	1 A
Ток Питания	3.5 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.5 mA
Напряжение Отпадания	2V @1A
Тепловое Сопротивление	5℃/W (RθJC)
Максимальное входное напряжение	35 V
Входное напряжение (мин)	23 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±4 %
Напряжение питания	35 V
Входное напряжение	≤35 V
Длина	10.28 mm
Ширина	4.82 mm
Высота	30.02 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC7815BTG описание продукта

The MC7815BTG is a Linear Voltage Regulator for a wide variety of applications including local, on-card regulation. Regulator employs employ internal current limiting, thermal shutdown and safe-area compensation. With adequate heat sinking they can deliver output currents in excess of 1.0A. Although designed primarily as a fixed voltage regulator, these devices can be used with external components to obtain adjustable voltages and currents.
No external components required
Internal thermal overload protection
Internal short-circuit current limiting
Output transistor safe-area compensation
Output voltage offered in 1.5, 2 and 4% tolerance

Показывать

MC7815BTG Даташит PDF

31 страницы, 213 КБ

11/14/2014
