MC74VHC1G32DTT1G Купить - ON Semiconductor Логический чип

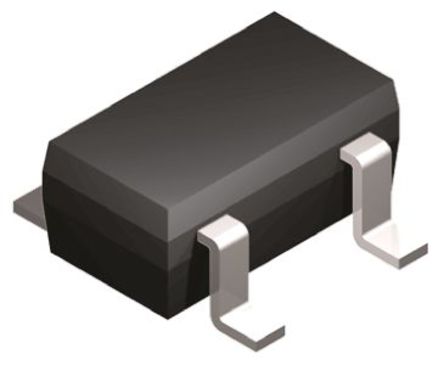

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74VHC1G32DTT1G

ON Semiconductor

OR Gate 1Element 2IN CMOS 5Pin TSOP T/R

Наличие: 22,443 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1378263

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74VHC1G32DTT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74VHC1G32DTT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1378263
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Напряжение Питания (DC)	2.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74VHC1G32DTT1G описание продукта

The MC74VHC1G32DTT1G is an advanced high speed single 2-input OR Gate fabricated with silicon gate CMOS technology. The internal circuit is composed of multiple stages, including a buffer output which provides high noise immunity and stable output. The device input structure provides protection when voltages up to 7V are applied, regardless of the supply voltage. This allows the device to be used to interface 5V circuits to 3V circuits.
3.7ns Propagation delay (tPD)
1µA Low power dissipation (ICC)
Power down protection provided on inputs
Balanced propagation delays
Pin and function compatible with other standard logic families
Chip complexity - 60 FETs

Показывать

MC74VHC1G32DTT1G Даташит PDF

6 страницы, 75 КБ

04/16/2014
