MC33074DG Купить - ON Semiconductor Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

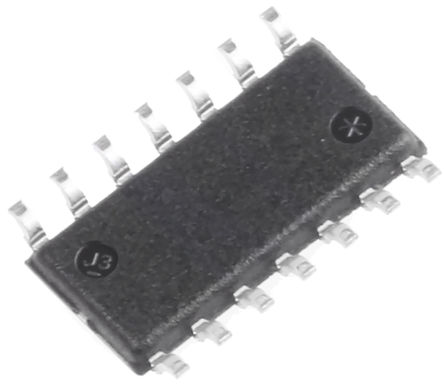

MC33074DG

ON Semiconductor

ON SEMICONDUCTOR MC33074DG Operational Amplifier, Quad, 4 Amplifier, 4.5MHz, 13V/µs, 3V to 44V, SOIC, 14Pins

Наличие: 1,745 шт.

Адрес доставки: Москва

Цена: ₽ 90.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4786245

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC33074DG характеристики

Атрибут	Значение атрибута
Номенклатура	MC33074DG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4786245
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	15.0 V
Безгалогеновый Статус	Halogen Free
Выходной Ток	30 mA
Ток Питания	1.9 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	97 dB
Ширина Ленты	4.5 MHz
Скорость Нарастания	13.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	4.5 MHz
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	100 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	4.5 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 44V
Напряжение питания (Макс)	44 V
Напряжение питания (мин)	3 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC33074DG описание продукта

The MC33074DG is a quality bipolar fabrication Operational Amplifier with innovative design concepts are employed for monolithic operational amplifier. This operational amplifier offers 4.5MHz of gain bandwidth product, 13V/s slew rate and fast settling time without the use of JFET device technology. This can be operated from split supplies, it is particularly suited for single supply operation, since the common mode input voltage range includes ground potential (VEE). With a Darlington input stage, this exhibits high input resistance, low input offset voltage and high gain. The all NPN output stage, characterized by no dead-band crossover distortion and large output voltage swing, provides high capacitance drive capability, excellent phase and gain margins, low open loop high frequency output impedance and symmetrical source/sink AC frequency response.
Output short-circuit protection
ESD diodes/clamps provide input protection for dual and quad
1.1µs to 0.1% Fast settling time
0.02% Low total harmonic distortion
60° Excellent phase margin
12dB Excellent gain margin
ESD sensitive device, take proper precaution while handling the device.

Показывать

MC33074DG Даташит PDF

26 страницы, 247 КБ

07/18/2014
