MC14504BDG Купить - ON Semiconductor Преобразователь напряжения и электроуровня

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

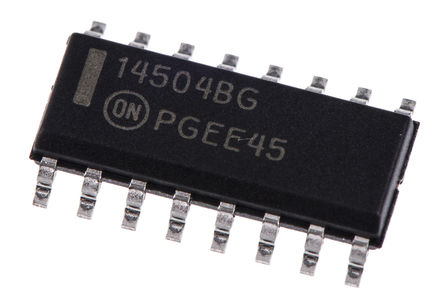

MC14504BDG

ON Semiconductor

ON SEMICONDUCTOR MC14504BDG Voltage Level Translator, 6Input, 8.8mA, 160ns, 3V to 18V, SOIC-16

Наличие: 497 шт.

Адрес доставки: Москва

Цена: ₽ 62.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC901740

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC14504BDG характеристики

Атрибут	Значение атрибута
Номенклатура	MC14504BDG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC901740
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	5V ~ 18V
Ёмкость	7.5 pF
Безгалогеновый Статус	Halogen Free
Выходной Ток	8.8 mA
Ток Питания	6 mA
Количество Цепей	1 Circuit
Количество Каналов	6 Channel
Количество Стежков	16 Position
Количество Битов	6 Bit
Рассеяние Мощности	500 mW
Ток Покоя	5 µA
Количество Вентилей	6 Gate
Время Нарастания	100 ns
Количество входов	6 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Количество выходных каналов	1 Channel
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC14504BDG описание продукта

The MC14504BDG is a hexagonal non-inverting Level Shifter using CMOS technology. The level shifter will shift a TTL signal to CMOS logic levels for any CMOS supply voltage between 5 and 15V. A control input also allows interface from CMOS to CMOS at one logic level to another logic level - either up or down level translating is accomplished by selection of power supply levels VDD and VCC. The VCC level sets the input signal levels while VDD selects the output voltage levels. UP translates from a low to a high voltage or DOWN translates from a high to a low voltage.
Input threshold can be shifted for TTL compatibility
Diode protected inputs to VSS
