MBR2H200SFT1G

ON Semiconductor

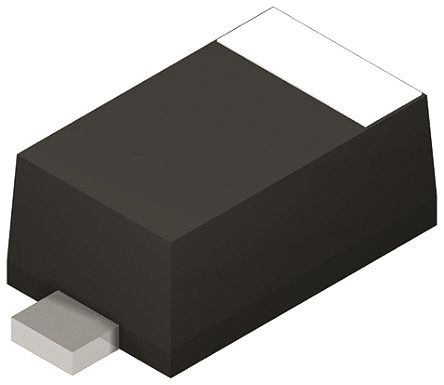

ON Semi MBR2H200SFT1G, SMT Schottky Diode, 200V 2A, 2Pin SOD-123

Наличие: 57 шт.

Адрес доставки: Москва

Цена: ₽ 9.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC13180025

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBR2H200SFT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MBR2H200SFT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC13180025
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123FL
Количество Стежков	2 Position
Напряжение в Прямом Направлении	940mV @2A
Прямой ток	2 A
Максимальный ток перенапряжения (Ifsm)	30 A
Максимальное прямое напряжение (Макс)	940 mV
Прямой ток (макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Длина	2.9 mm
Ширина	1.8 mm
Высота	0.9 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MBR2H200SFT1G описание продукта

The MBR2H200SFT1G is a surface mount Schottky power Rectifier Diode with epoxy moulded case and cathode band polarity designator. This Schottky rectifier uses the Schottky barrier principle with a large area metal-to-silicon power diode. Ideally suited for free wheeling and polarity protection diodes in surface mount applications, where compact size and weight are critical to the system. Because of its small size, it is ideal for use in portable and battery powered products such as chargers and printers. Typical applications are AC-DC and DC-DC converters, reverse battery protection and Oring of multiple supply voltages and any other application where performance and size are critical.
Guarding for stress protection
Low forward voltage
260°C Maximum for 10 seconds lead and mounting surface temperature for soldering purposes
