MBR20200CTG Купить - ON Semiconductor Диоды Шоттки

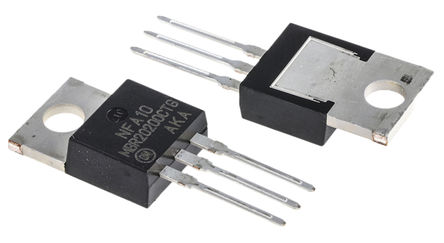

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MBR20200CTG

ON Semiconductor

Diode Schottky 200V 20A 3Pin (3+Tab) TO-220AB

Наличие: 468 шт.

Адрес доставки: Москва

Цена: ₽ 169.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC3323111

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBR20200CTG характеристики

Атрибут	Значение атрибута
Номенклатура	MBR20200CTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC3323111
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	200 V
Номинальный Ток	20.0 A
Ёмкость	500 pF
Количество Стежков	3 Position
Напряжение в Прямом Направлении	900mV @10A
Тепловое Сопротивление	2℃/W (RθJC)
Обратное время восстановления	40 ns
Прямой ток	10 A
Максимальный ток перенапряжения (Ifsm)	150 A
Максимальное прямое напряжение (Макс)	1 V
Прямой ток (макс)	20 A
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения (Макс)	175 ℃
Длина	10.28 mm
Ширина	4.82 mm
Высота	9.28 mm
Рабочая Температура	-65℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	ECL99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

MBR20200CTG описание продукта

The MBR20200CTG is a Switch‐mode Schottky Barrier Rectifier with UL94V-0 epoxy moulded case and all external surfaces corrosion-resistant and terminal leads are readily solderable finish. The dual power rectifier uses Schottky barrier technology with a platinum barrier metal. This state of the art device is designed for use in high frequency switching power supplies and converters with up to 48V outputs. This device blocks up to 200V and offers improved Schottky performance at frequencies from 250kHz to 5.0MHz.
Low forward voltage
Low power loss and high efficiency
High surge capacity
2°C/W Junction-to-case maximum thermal resistance
60°C/W Junction-to-ambient maximum thermal resistance
500pF Capacitance
ESD sensitive device, take proper precaution while handling the device.

Показывать

MBR20200CTG Даташит PDF

5 страницы, 88 КБ

09/29/2014
