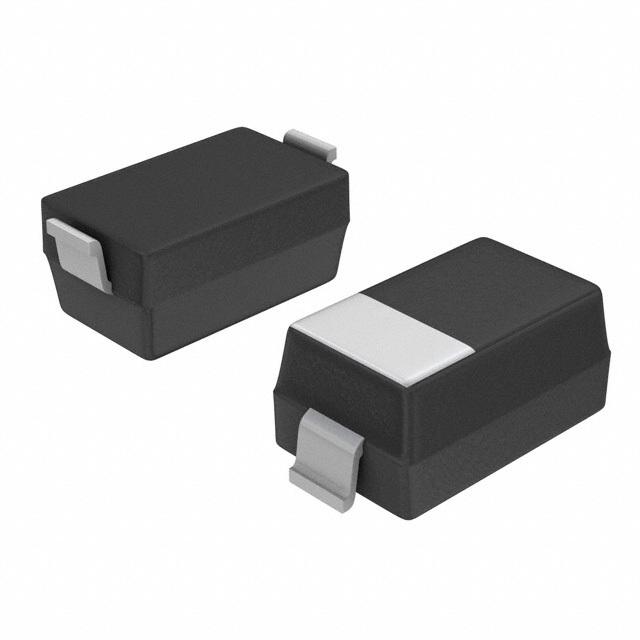

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MBR0520LT1

ON Semiconductor

Diode Schottky 20V 0.5A 2Pin SOD-123 T/R Diode Schottky 20V 0.5A 2Pin SOD-123 T/R

Наличие: 7,731 шт.

Адрес доставки: Москва

Цена: ₽ 20.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC28289140

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MBR0520LT1 характеристики

Атрибут	Значение атрибута
Номенклатура	MBR0520LT1
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC28289140
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	SOD-123
Номинальное Напряжение (DC)	20.0 V
Номинальный Ток	500 mA
Выходной Ток	≤500 mA
Напряжение в Прямом Направлении	385mV @500mA
Полярность	Standard
Тепловое Сопротивление	150℃/W (RθJL)
Прямой ток (макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-65 ℃
Длина	2.69 mm
Ширина	1.6 mm
Высота	1.12 mm
Рабочая Температура	-65℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MBR0520LT1 описание продукта

The Schottky Rectifier employs the Schottky Barrier principle with a barrier metal that produces optimal forward voltage drop-reverse current tradeoff. It is ideally suited for low voltage, high frequency rectification, or as free wheeling and polarity protection diodes in surface mount applications, where compact size and weight are critical to the system. This package provides an alternative to the leadless 34 MELF style package.
Features
---
|
Guardring for Stress Protection
Very Low Forward Voltage (0.38 V Max @ 0.5 A, 25 C)
125 C Operating Junction Temperature
Epoxy Meets UL94, VO at 1/8"
Package Designed for Optimal Automated Board Assembly
Mechanical Characteristics
Reel Options:
MBR0520LT1 = 3,000 per 7" reel/8 mm tape.
MBR0520LT3 = 10,000 per 13" reel/8 mm tape.
Device Marking: B2
Polarity Designator: Cathode Band
Weight: 11.7 mg (approximately)
Case: Epoxy, Molded
Finish: All External Surfaces Corrosion Resistant and Terminal Leads are Readily Solderable
Lead and Mounting Surface Temperature for Soldering Purposes: 260 °C Max. for 10 Seconds
All Packages are Pb-Free
SBR8 Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable
