MAX489ECPD Купить - Maxim Integrated Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

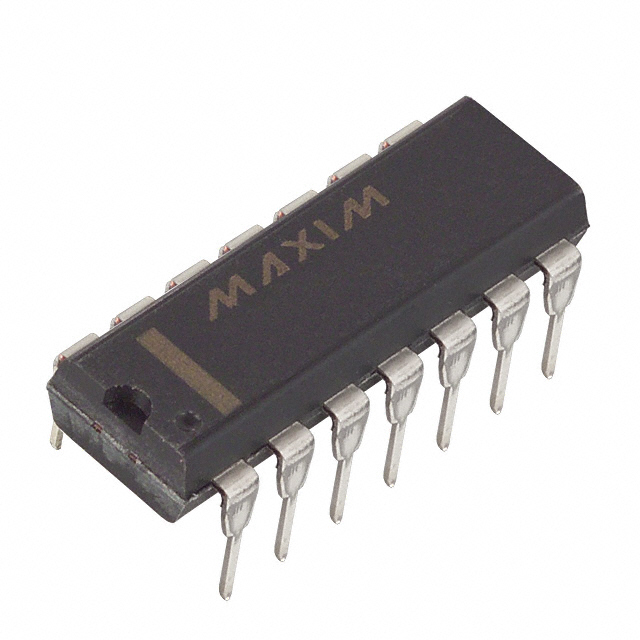

MAX489ECPD

Maxim Integrated

Single Transmitter/Receiver RS-422/RS-485 14Pin PDIP N

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 144.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC56822596

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX489ECPD характеристики

Атрибут	Значение атрибута
Номенклатура	MAX489ECPD
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC56822596
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Напряжение Питания (DC)	4.75V (min)
Выходное Напряжение	3 V
Количество Каналов	1 Channel
Рассеяние Мощности	800 mW
Скорость Передачи Данных	250 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Входное напряжение	0.8V ~ 2V
Длина	19.43 mm
Ширина	7.87 mm
Высота	4.45 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

MAX489ECPD описание продукта

General Description
The MAX481E, MAX483E, MAX485E, MAX487E–MAX491E, and MAX1487E are low-power transceivers for RS-485 and RS-422 communications in harsh environments. Each driver output and receiver input is protected against ±15kV electro static discharge (ESD) shocks, without latchup. These parts contain one driver and one receiver. The MAX483E, MAX487E, MAX488E, and MAX489E feature reduced slew rate drivers that minimize EMI and reduce reflections caused by improperly terminated cables, thus allowing error-free data transmission up to 250kbps. The driver slew rates of the MAX481E, MAX485E, MAX490E, MAX491E, and MAX1487E are not limited, allowing them to transmit up to 2.5Mbps.
Features
♦ ESD Protection: ±15kV—Human Body Model
♦ Slew-Rate Limited for Error-Free Data
Transmission (MAX483E/487E/488E/489E)
♦ Low Quiescent Current:
120µA (MAX483E/487E/488E/489E)
230µA (MAX1487E)
300µA (MAX481E/485E/490E/491E)
♦ -7V to +12V Common-Mode Input Voltage Range
♦ Three-State Outputs
♦ 30ns Propagation Delays, 5ns Skew (MAX481E/485E/490E/491E/1487E)
♦ Full-Duplex and Half-Duplex Versions Available
♦ Allows up to 128 Transceivers on the Bus (MAX487E/MAX1487E)
♦ Current Limiting and Thermal Shutdown for Driver Overload Protection
Applications
Low-Power RS-485 Transceivers
Low-Power RS-422 Transceivers
Level Translators
Transceivers for EMI-Sensitive Applications
Industrial-Control Local Area Networks

Показывать

MAX489ECPD Даташит PDF

16 страницы, 305 КБ

07/11/2012
