MAX4896ETP+ Купить - Maxim Integrated Драйвер FET

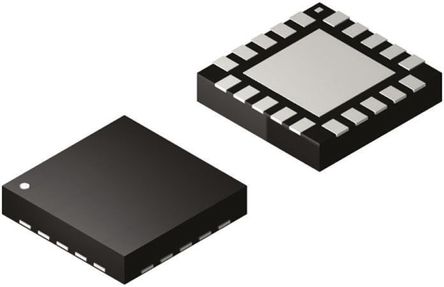

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX4896ETP+

Maxim Integrated

Maxim MAX4896ETP+, Octal MOSFET Power Driver,, 2.7 → 5.5V, 20Pin TQFN

Наличие: 375 шт.

Адрес доставки: Москва

Цена: ₽ 404.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC13312224

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX4896ETP+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX4896ETP+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC13312224
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TQFN-20
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	8 Output
Выходной Ток	200 mA
Количество Стежков	20 Position
Рассеяние Мощности	1702 mW
Выходной ток (Макс)	410 mA
Время падения	2 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

MAX4896ETP+ описание продукта

The MAX4896ETP+ is a space saving, 8-channel relay/load driver in 20 pin TQFN package. It is an 8-channel relay and load driver is designed for medium voltage applications up to 50V. The MAX4896 8-channel relay driver offers built-in inductive kickback protection, drive for latching/nonlatching or dual-coil relays and open-load and short circuit fault detection. The MAX4896 also protects against overcurrent conditions. Each independent open-drain output features a 3ohm (typ) on-resistance and has to sink 200mA of load current (VS >= 4.5V). A built-in overvoltage protection clamp handles kickback voltage transients which are common when driving inductive loads. Thermal shutdown circuitry shuts off all outputs (OUT_) when the junction temperature exceeds +160°C. The MAX4896 employs a reset input that allows the user to turn off all outputs simultaneously with a single control line. The MAX4896 includes a 10MHz SPI-/QSPI-/MICROWIRE compatible serial interface.
Supply voltage range is 2.7V to 5.5V
Operating temperature range from -40°C to 85°C
Compatible with TTL/CMOS logic voltage levels
Serial digital output for daisy chaining and diagnostics
FLAG output for microprocessor interrupt
Open load and short circuit detection protection
Thermal shutdown
Low quiescent supply current is 100µA (max)
