MAX232CWE+ Купить - Maxim Integrated Чип интерфейса

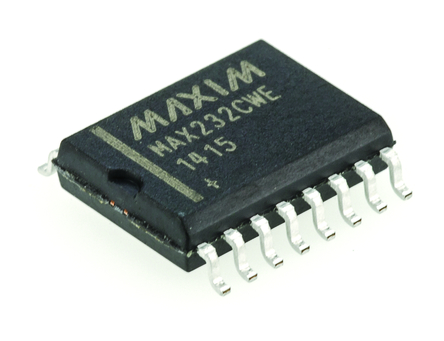

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MAX232CWE+

Maxim Integrated

CMOS Dual RS232 Transmitter/Receiver, 4.5V-5.5V supply, WSOIC-16

Наличие: 9,737 шт.

Адрес доставки:

Цена: ₽ 100.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC3846311

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MAX232CWE+ характеристики

Атрибут	Значение атрибута
Номенклатура	MAX232CWE+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC3846311
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.50V (min)
Ток Питания	10 mA
Количество Каналов	2 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	120 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

MAX232CWE+ описание продукта

The MAX232CWE+ is a +5V-powered, multichannel RS-232 Driver/Receiver. The driver/receiver is intended for all EIA/TIA-232E and V.28/V.24 communications interfaces, particularly applications where ±12V is not available. The MAX232CWE+ contains dual charge-pump DC-DC voltage converters, RS-232 drivers, RS-232 receivers and receiver and transmitter enable control inputs. The receiver inputs withstand an input overvoltage up to ±25V and provide input terminating resistors with nominal 5kR values. The receivers implement type 1 interpretation of the fault conditions of V.28 and EIA/TIA-232E.
Saves board space
Integrated charge pump circuitry
Saves power for reduced power requirements
5µW Shutdown mode

Показывать

MAX232CWE+ Даташит PDF

39 страницы, 404 КБ

01/09/2015
