LT1117IST Купить - Linear Technology Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

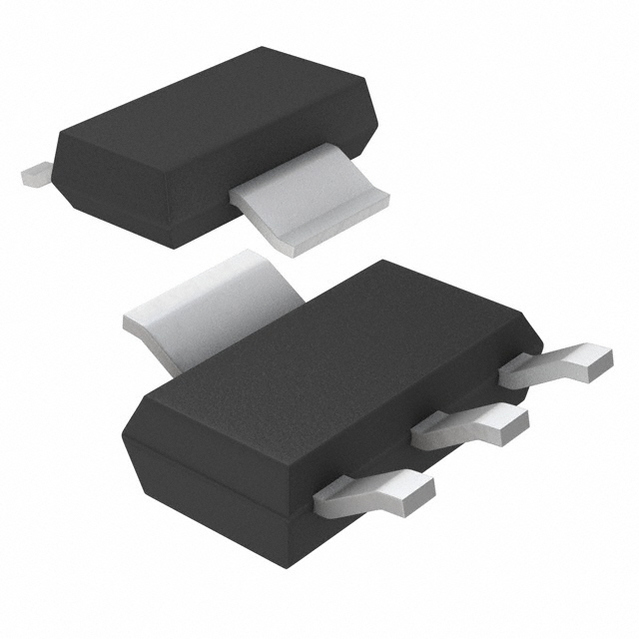

LT1117IST

Linear Technology

LDO Regulator Pos 0.8A 4Pin(3+Tab) SOT-223

Наличие: 4,820 шт.

Адрес доставки: Москва

Цена: ₽ 4,145.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Linear Technology

ЧипСити Номер продукта:

CC196264470

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LT1117IST характеристики

Атрибут	Значение атрибута
Номенклатура	LT1117IST
Производитель	Linear Technology
ЧипСити Номер продукта	CC196264470
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	15.0V (max)
Выходное Напряжение	1.25V ~ 13.7V
Выходной Ток	800 mA
Напряжение Отпадания	1V @100mA,1.05V @500mA,1.1V @800mA
Максимальное входное напряжение	15 V
Входное напряжение (мин)	2.45 V
Выходной ток (Макс)	0.8 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	2.45V ~ 15V
Высота	1.7 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

LT1117IST описание продукта

DESCRIPTION
The LT®1117 is a positive low dropout regulator designed to provide up to 800mA of output current. The device is available in an adjustable version and fixed output voltages of 2.85V, 3.3V and 5V. The 2.85V version is designed specifically to be used in Active Terminators for the SCSI bus. All internal circuitry is designed to operate down to 1V input to output differential. Dropout voltage is guaranteed at a maximum of 1.2V at 800mA, decreasing at lower load currents. On chip trimming adjusts the reference/output voltage to within ±1%. Current limit is also trimmed in order to minimize the stress on both the regulator and the power source circuitry under overload conditions.
FEATURES
■ Space Saving SOT-223 Surface Mount Package
■ 3-Terminal Adjustable or Fixed 2.85V, 3.3V, 5V
■ Output Current of 800mA
■ Operates Down to 1V Dropout
■ Guaranteed Dropout Voltage at Multiple Current Levels
■ 0.2% Line Regulation Max
■ 0.4% Load Regulation Max
APPLICATIONS
■ Active SCSI Terminators
■ High Efficiency Linear Regulators
■ Post Regulators for Switching Supplies
■ Battery Chargers
■ 5V to 3.3V Linear Regulators

Показывать

LT1117IST Даташит PDF

12 страницы, 183 КБ

просматривать

LT1117IST Даташит PDF

16 страницы, 218 КБ

03/29/2012

просматривать

LT1117IST Даташит PDF

16 страницы, 189 КБ

04/09/2010

просматривать

LT1117IST Даташит PDF

12 страницы, 202 КБ

04/02/2002

просматривать

LT1117IST Другие Даташит

12 страницы, 201 КБ

04/02/2002

просматривать

LT1117IST Чертежные схемы

1 страницы, 28 КБ

07/25/2005

просматривать
