LPC43S57JET256E Купить - NXP Микроконтроллер

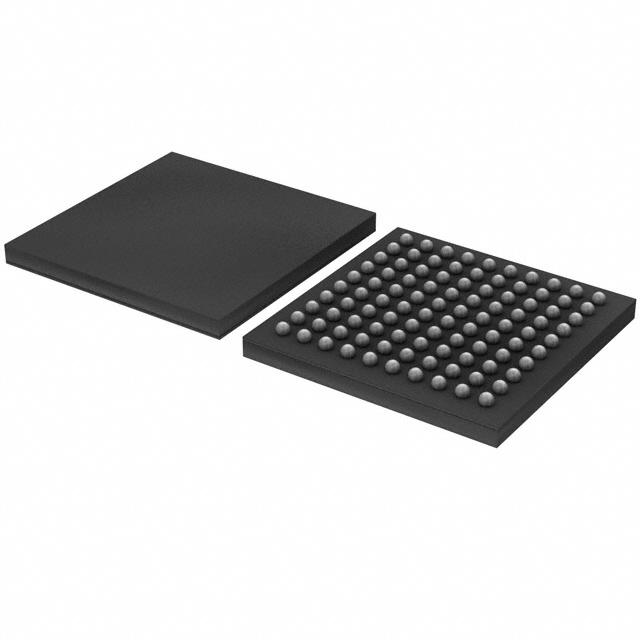

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC43S57JET256E

NXP

32Bit ARM Cortex-M4/M0 MCU; 1Mb flash and 136KB SRAM; Ethernet, 2 x USB, LCD, EMC, AES engine

Наличие: 1,280 шт.

Адрес доставки: Москва

Цена: ₽ 2,578.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC60724208

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC43S57JET256E характеристики

Атрибут	Значение атрибута
Номенклатура	LPC43S57JET256E
Производитель	NXP
ЧипСити Номер продукта	CC60724208
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Количество Выводов	256 Pin
Корпус/Пакет	LBGA-256
Напряжение Питания (DC)	2.60V (min)
Количество Стежков	256 Position
Тактовая Частота	204 MHz
Размер ОЗУ	136 KB
Количество Битов	32 Bit
Рассеяние Мощности	1500 mW
Размер Флэш-памяти	1024 kB
Количество АЦП	2 ADC
Количество входов и выходов	164 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.4V ~ 3.6V
Напряжение питания (Макс)	3.4 V
Напряжение питания (мин)	2.6 V
Вес	743.44102583 mg
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Pre-Release
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC43S57JET256E описание продукта

Overview
The LPC43S57JET256 is a ARM Cortex-M4 based microcontroller for embedded applications which includes an ARM Cortex-M0 coprocessor, 1 MB of flash and 136 kB of on-chip SRAM, 16 kB of EEPROM memory, security features with AES engine, a quad SPI Flash Interface (SPIFI), advanced configurable peripherals such as the State Configurable Timer (SCT) and the Serial General Purpose I/O (SGPIO) interface, two High-speed USB controllers, Ethernet, LCD, an external memory controller, and multiple digital and analog peripherals. The LPC43S57JET256 operates at CPU frequencies of up to 204 MHz.
The ARM Cortex-M4 is a 32-bit core that offers system enhancements such as low power consumption, enhanced debug features, and a high level of support block integration. The ARM Cortex-M4 CPU incorporates a 3-stage pipeline, uses a Harvard architecture with separate local instruction and data buses as well as a third bus for peripherals, and includes an internal prefetch unit that supports speculative branching. The ARM Cortex-M4 supports single-cycle digital signal processing and SIMD instructions. A hardware floating-point unit is integrated in the core. The ARM Cortex-M4 with floating-point unit is often referred to as M4F.
The ARM Cortex-M0 coprocessor is an energy-efficient and easy-to-use 32-bit core which is upward code- and tool-compatible with the Cortex-M4 core. The Cortex-M0 coprocessor, designed as a replacement for existing 8/16-bit microcontrollers, offers up to 204 MHz performance with a simple instruction set and reduced code size.
MoreLess
## Features
* Cortex-M4 Processor core
* ARM Cortex-M4 processor (version r0p1), running at frequencies of up to 204 MHz.
* Built-in Memory Protection Unit (MPU) supporting eight regions.
* Built-in Nested Vectored Interrupt Controller (NVIC).
* Hardware floating-point unit.
* Non-maskable Interrupt (NMI) input.
* JTAG and Serial Wire Debug (SWD), serial trace, eight breakpoints, and four watch points.
* Enhanced Trace Module (ETM) and Enhanced Trace Buffer (ETB) support.
* System tick timer.
* Cortex-M0 Processor core
* ARM Cortex-M0 coprocessor (version r0p0) capable of off-loading the main ARM Cortex-M4 application processor.
* Running at frequencies of up to 204 MHz.
* JTAG
* Built-in NVIC.
* On-chip memory
* 1 MB on-chip dual bank flash memory with flash accelerator.
* 16 kB on-chip EEPROM data memory.
* 136 kB SRAM for code and data use.
* Multiple SRAM blocks with separate bus access. Two SRAM blocks can be powered down individually.
* 64 kB ROM containing boot code and on-chip software drivers.
* 64 bit of One-Time Programmable (OTP) memory for general-purpose use.
* Two banks (256 bit total) One-Time Programmable (OTP) memory for AES key storage. One bank can store an encrypted key for decoding the boot image.
* AES engine for encryption and decryption of the boot image and data with DMA support and programmable via a ROM-based API.
* Configurable digital peripherals
* Serial GPIO (SGPIO) interface.
* State Configurable Timer (SCT) subsystem on AHB.
* Global Input Multiplexer Array (GIMA) allows to cross-connect multiple inputs and outputs to event driven peripherals like the timers, SCT, and ADC0/1.
* Serial interfaces
* Quad SPI Flash Interface (SPIFI) with four lanes and up to 52 MB per second.
* 10/100T Ethernet MAC with RMII and MII interfaces and DMA support for high throughput at low CPU load. Support for IEEE 1588 time stamping/advanced time stamping (IEEE 1588-2008 v2).
* One High-speed USB 2.0 Host/Device interface with DMA support, on-chip full-speed PHY and ULPI interface to external high-speed PHY
* USB interface electrical test software included in ROM USB stack.
* One 550 UART with DMA support and full modem interface.
* Three 550 USARTs with DMA and synchronous mode support and a smart card interface conforming to ISO7816 specification. One USART with IrDA interface.
* Up to two C_CAN 2.0B controllers with one channel each.
* Two SSP controllers with FIFO and multi-protocol support. Both SSPs with DMA support.
* One SPI controller.
* One Fast-mode Plus I²C-bus interface with monitor mode and with open-drain I/O pins conforming to the full I²C-bus specification. Supports data rates of up to 1 Mbit/s.
* One standard I²C-bus interface with monitor mode and with standard I/O pins.
* Two I²S interfaces, each with DMA support and with one input and one output.
* Digital peripherals
* External Memory Controller (EMC) supporting external SRAM, ROM, NOR flash, and SDRAM devices.
* LCD controller with DMA support and a programmable display resolution of up to 1024 H x 768 V. Supports monochrome and color STN panels and TFT color panels; supports 1/2/4/8 bpp Color Look-Up Table (CLUT) and 16/24-bit direct pixel mapping. Available on parts LPC4357/53 only.
* Secure Digital Input Output (SD/MMC) card interface.
* Eight-channel General-Purpose DMA controller can access all memories on the AHB and all DMA-capable AHB slaves.
* Up to 164 General-Purpose Input/Output (GPIO) pins with configurable pull-up/pull-down resistors.
* GPIO registers are located on the AHB for fast access. GPIO ports have DMA support.
* Up to eight GPIO pins can be selected from all GPIO pins as edge and level sensitive interrupt sources.
* Two GPIO group interrupt modules enable an interrupt based on a programmable pattern of input states of a group of GPIO pins.
* Four general-purpose timer/counters with capture and match capabilities.
* One motor control Pulse Width Modulator (PWM) for three-phase motor control.
* One Quadrature Encoder Interface (QEI).
* Repetitive Interrupt timer (RI timer).
* Windowed watchdog timer (WWDT).
* Ultra-low power Real-Time Clock (RTC) on separate power domain with 256 bytes of battery powered backup registers.
* Alarm timer; can be battery powered.
* Analog peripherals
* One 10-bit DAC with DMA support and a data conversion rate of 400 kSamples/s.
* Two 10-bit ADCs with DMA support and a data conversion rate of 400 kSamples/s. Up to eight input channels per ADC.
* Unique ID for each device.
* Clock generation unit
* Crystal oscillator with an operating range of 1 MHz to 25 MHz.
* 12 MHz internal RC oscillator trimmed to 3 % accuracy over temperature and voltage (1.5 % accuracy for Tamb = 0 °C to 85 °C).
* Ultra-low power Real-Time Clock (RTC) crystal oscillator.
* Three PLLs allow CPU operation up to the maximum CPU rate without the need for a high-frequency crystal. The second PLL can be used with the High-speed USB, the third PLL can be used as audio PLL.
* Clock output.
* Power
* Single 3.3 V (2.4 V to 3.6 V) power supply with on-chip DC-to-DC converter for the core supply and the RTC power domain.
* RTC power domain can be powered separately by a 3 V battery supply.
* Four reduced power modes: Sleep, Deep-sleep, Power-down, and Deep power-down.
* Processor wake-up from Sleep mode via wake-up interrupts from various peripherals.
* Wake-up from Deep-sleep, Power-down, and Deep power-down modes via external interrupts and interrupts generated by battery powered blocks in the RTC power domain.
* Brownout detect with four separate thresholds for interrupt and forced reset.
* Power-On Reset (POR).
* Available as LBGA256 package.
## Target Applications
* Secure industrial gateways
* Automotive aftermarket, including telematics
* Smart meters
* Industrial controls
* Industrial automation
* Diagnostic equipment
* White goods HMI
* Data collectors and navigation
* Electronic instruments
## Features
* Electronic instruments
