B82790S0253N201 Купить - Epcos Дроссель

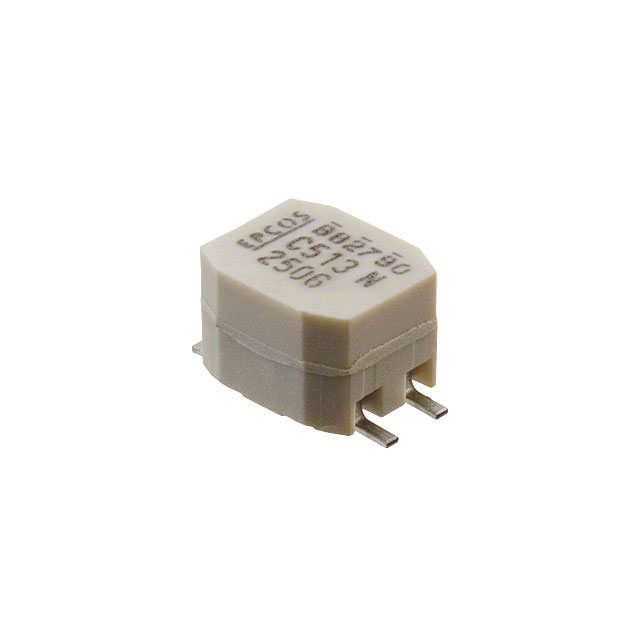

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

B82790S0253N201

Epcos

Common Mode Chokes Dual 25uH 100kHz 500mA 110mOhm DCR SMD Automotive T/R

Наличие: 9,029 шт.

Адрес доставки: Москва

Цена: ₽ 135.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Epcos

ЧипСити Номер продукта:

CC5607330

Категория продукта:

Дроссель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

B82790S0253N201 характеристики

Атрибут	Значение атрибута
Номенклатура	B82790S0253N201
Производитель	Epcos
ЧипСити Номер продукта	CC5607330
Категория продукта	Дроссель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	SMD
Номинальное Напряжение (DC)	80 V
Номинальное Напряжение (AC)	42 V
Номинальный Ток	500 mA
Индуктивность	25 µH
Сопротивление	110 mΩ
Частота испытаний	100 kHz
Текущий рейтинг (Макс)	500 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	42 VAC
Длина	6 mm
Ширина	9.4 mm
Высота	5.2 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Not For New Designs
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

B82790S0253N201 описание продукта

Rated voltage 42 V AC/80 V DC
Rated inductance 0.005 mH to 4.7 mH
Rated current 200 mA to 1000 mA
Construction
■Current-compensated ring core double choke
■Ferrite core
■PPS case (UL 94 V-0)
■Bifilar winding (B82790C0)
■Sector winding (B82790S0)
Features
■Suitable for reflow soldering
■Qualified to AEC-Q200
■RoHS-compatible
Function
■B82790C0:
Suppression of asymmetrical interference coupled in on lines, whereas data signals up to some MHz can pass unaffectedly.
■B82790S0:
Suppression of asymmetrical and symmetrical interference (by Lstray) coupled in on lines. The high-frequency portions of the symmetrical data signal are decreased so far that EMC problems can be significantly reduced.
Applications
■Automotive applications, e.g. CAN bus
■Industrial applications
