LPC2368FBD100,551 Купить - NXP Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

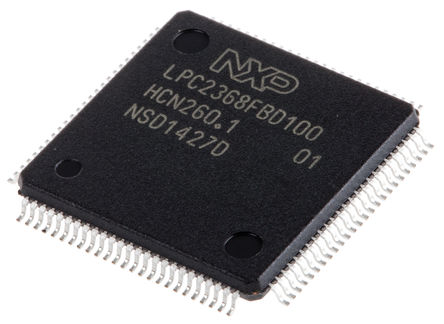

LPC2368FBD100,551

NXP

LPC2368FBD100 - ARM7 with 512KB flash, 58KB SRAM, Ethernet, USB 2.0 Device, CAN, SD/MMC, and 10Bit ADC QFP 100Pin

Наличие: 1,745 шт.

Адрес доставки: Москва

Цена: ₽ 1,955.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC2053758

Категория продукта:

Микроконтроллер

Дата доставки: 5 недель

3D модель

Оплата:

Обновлено 03.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC2368FBD100,551 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC2368FBD100,551
Производитель	NXP
ЧипСити Номер продукта	CC2053758
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	SOT-407-1
Частота	72 MHz
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	100 Position
Тактовая Частота	72.0 MHz
Размер ОЗУ	58K x 8
Количество Битов	32 Bit
Рассеяние Мощности	1500 mW
Размер Флэш-памяти	512 KB
Количество АЦП	1 ADC
Количество входов и выходов	70 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Количество ЦАПов	1 DAC
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	14.1 mm
Ширина	14.1 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC2368FBD100,551 описание продукта

The LPC2368FBD100,551 is an ARM7 Microcontroller for embedded applications featuring a high level of integration and low power consumption at frequencies of 72MHz. Features include up to 256kB of flash memory, up to 58kB of RAM, Ethernet MAC, USB device/host/OTG, DMA controller, SD/MMC, 4 UARTs, 2 CAN channels, 3 SSP/SPI, 3 I²C, I²S, 8-channel 10-bit ADC, 10-bit DAC, 2 PWM, 4 general purpose timers, low power real-time clock with separate battery supply and up to 70 general purpose I/O pins.
Dual advanced high-performance bus (AHB) system
Advanced vectored interrupt controller (VIC)
General purpose DMA controller (GPDMA) on AHB
Ethernet MAC with associated DMA controller
Four UARTs with fractional baud rate generation
USB 2.0 full-speed device with on-chip PHY
CAN controller with two channels
Two SSP controllers, with FIFO and multi-protocol capabilities
I2S (Inter-IC Sound) interface for digital audio input or output
SD/MMC memory card interface
70 General purpose I/O pins with configurable pull-up/down resistors
10-bit ADC with input multiplexing among 6 pins and 10-bit DAC
One PWM/timer block with support for three-phase motor control
Standard ARM test/debug interface for compatibility with existing tools
Emulation trace module supports real-time trace
Four reduced power modes of idle, sleep, power-down and deep power-down
Four external interrupt inputs configurable as edge/level sensitive
Processor wake-up from Power-down mode via any interrupt
Two independent power domains allow fine tuning of power consumption
Each peripheral has its own clock divider for further power saving
ESD sensitive device, take proper precaution while handling the device.

Показывать

LPC2368FBD100,551 Даташит PDF

69 страницы, 400 КБ

08/31/2011
