LPC2138FBD64 Купить - NXP Микроконтроллер 32

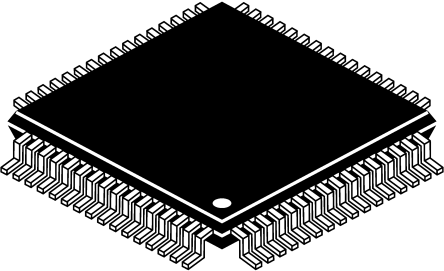

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC2138FBD64

NXP

MCU 16Bit/32Bit ARM7TDMI-S RISC 512KB Flash 3.3V 64Pin LQFP

Наличие: 6,094 шт.

Адрес доставки: Москва

Цена: ₽ 627.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC16761831

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC2138FBD64 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC2138FBD64
Производитель	NXP
ЧипСити Номер продукта	CC16761831
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	64 Position
Тактовая Частота	60.0 MHz
Размер ОЗУ	32 KB
Размер Флэш-памяти	524288 B
Количество АЦП	2 ADC
Количество входов и выходов	47 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	10.1 mm
Ширина	10.1 mm
Высота	1.45 mm
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC2138FBD64 описание продукта

The LPC2138FBD64 is a 16-/32-bit Microcontroller based on ARM7TDMI-S CPU with real-time emulation and embedded trace support. A 128-bit wide memory interface and an unique accelerator architecture enable 32-bit code execution at maximum clock rate. For critical code size applications, the alternative 16-bit Thumb mode reduces code by more than 30 % with minimal performance penalty. The device incorporates 512kB embedded high speed flash, 32kB on-chip SRAM, 16-channel 10-bit A/D converter, 10-bit D/A converter, three 32-bit timers, PWM channels and 47 general-purpose I/O pins.
In-system programming/In-application programming (ISP/IAP)
EmbeddedICE RT and embedded trace interfaces
Two 32-bit Timers/external event counters, PWM unit and watchdog
Low power real-time clock with independent power and dedicated 32kHz clock input
Multiple serial interfaces including two UARTs (16C550), two Fast I2C-bus (400 Kbit/s), SPI and SSP
Vectored interrupt controller with configurable priorities and vector addresses
Up to forty-seven 5V tolerant general purpose I/O pins
Up to nine edge or level sensitive external interrupt pins available
60MHz Maximum CPU clock available from programmable on-chip PLL
On-chip integrated oscillator operates with external crystal in range of 1MHz to 30MHz
External oscillator up to 50MHz
Power saving modes include Idle and power-down
Individual enable/disable of peripheral functions as well as peripheral clock scaling down
Processor wake-up from Power-down mode via external interrupt or BOD
Single power supply chip with POR and BOD circuits
Fast GPIO ports enable port pin toggling up to 3.5 times faster than the original LPC213x
Dedicated result registers for ADC(s) reduce interrupt overhead
UART0/1 include fractional baud rate generator, auto-bauding capabilities & handshake flow-control
Additional BOD control enables further reduction of power consumption

Показывать

LPC2138FBD64 Даташит PDF

45 страницы, 382 КБ

просматривать

LPC2138FBD64 Даташит PDF

45 страницы, 328 КБ

12/08/2010

просматривать

LPC2138FBD64 Даташит PDF

45 страницы, 221 КБ

10/08/2008

просматривать

LPC2138FBD64 Даташит PDF

11 страницы, 133 КБ

03/07/2011

просматривать

LPC2138FBD64 Другие Даташит

42 страницы, 180 КБ

07/08/2005

просматривать

LPC2138FBD64 Другие Даташит

41 страницы, 191 КБ

просматривать

LPC2138FBD64 Другие Даташит

17 страницы, 1126 КБ

12/10/2010

просматривать

LPC2138FBD64 Каталог продукции

41 страницы, 183 КБ

03/21/2005

просматривать
