LPC2132FBD64 Купить - NXP Микроконтроллер 32

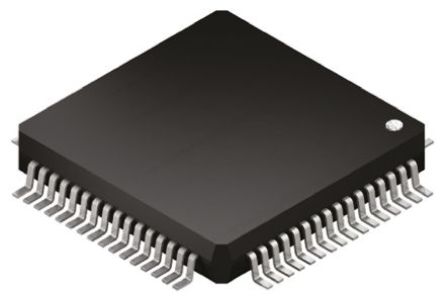

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC2132FBD64

NXP

MCU 16Bit/32Bit ARM7TDMI-S RISC 64KB Flash 3.3V 64Pin LQFP

Наличие: 933 шт.

Адрес доставки: Москва

Цена: ₽ 532.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC8594503

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC2132FBD64 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC2132FBD64
Производитель	NXP
ЧипСити Номер продукта	CC8594503
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	3V ~ 3.6V
Количество Стежков	64 Position
Тактовая Частота	60 MHz
Размер ОЗУ	16 KB
Размер Флэш-памяти	65536 B
Количество АЦП	2 ADC
Количество входов и выходов	47 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	10.1 mm
Ширина	10.1 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

LPC2132FBD64 описание продукта

The LPC2132FBD64 is a 16-/32-bit Microcontroller based on ARM7TDMI-S CPU with real-time emulation and embedded trace support. A 128-bit wide memory interface and an unique accelerator architecture enable 32-bit code execution at maximum clock rate. For critical code size applications, the alternative 16-bit Thumb mode reduces code by more than 30 % with minimal performance penalty. The device incorporates 64kB embedded high speed flash, 16kB on-chip SRAM, 16-channel 10-bit A/D converter, 10-bit D/A converter, three 32-bit timers, PWM channels and 47 general-purpose I/O pins.
In-system programming/In-application programming (ISP/IAP)
EmbeddedICE RT and embedded trace interfaces
Two 32-bit Timers/external event counters, PWM unit and watchdog
Low power real-time clock with independent power and dedicated 32kHz clock input
Multiple serial interfaces including two UARTs (16C550), two Fast I2C-bus (400 Kbit/s), SPI and SSP
Vectored interrupt controller with configurable priorities and vector addresses
Up to forty-seven 5V tolerant general purpose I/O pins
Up to nine edge or level sensitive external interrupt pins available
60MHz Maximum CPU clock available from programmable on-chip PLL
On-chip integrated oscillator operates with external crystal in range of 1MHz to 30MHz
External oscillator up to 50MHz
Power saving modes include Idle and power-down
Individual enable/disable of peripheral functions as well as peripheral clock scaling down
Processor wake-up from Power-down mode via external interrupt or BOD
Single power supply chip with POR and BOD circuits
Fast GPIO ports enable port pin toggling up to 3.5 times faster than the original LPC213x
Dedicated result registers for ADC(s) reduce interrupt overhead
UART0/1 include fractional baud rate generator, auto-bauding capabilities & handshake flow-control
Additional BOD control enables further reduction of power consumption

Показывать

LPC2132FBD64 Даташит PDF

45 страницы, 382 КБ
