LPC1764FBD100 Купить - NXP Микроконтроллер 32

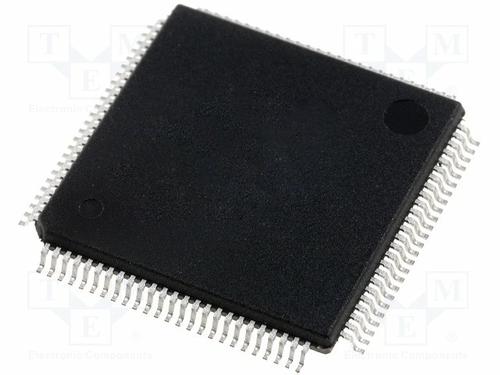

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LPC1764FBD100

NXP

NXP LPC1764FBD100 32Bit Microcontroller, ARM Cortex-M3, 100MHz, 128KB, 32KB, 100Pins, LQFP

Наличие: 366 шт.

Адрес доставки: Москва

Цена: ₽ 1,181.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC17294996

Категория продукта:

Микроконтроллер 32

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LPC1764FBD100 характеристики

Атрибут	Значение атрибута
Номенклатура	LPC1764FBD100
Производитель	NXP
ЧипСити Номер продукта	CC17294996
Категория продукта	Микроконтроллер 32
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP
Напряжение Питания (DC)	2.40V (min)
Рабочее Напряжение	2.4V ~ 3.6V
Тактовая Частота	100 MHz
Размер ОЗУ	32 KB
Количество Битов	32 Bit
Размер Флэш-памяти	128 kB
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.4 V
Жизненный Цикл Продукта	Unknown
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LPC1764FBD100 описание продукта

Overview
The LPC1764 is a Cortex-M3 microcontroller for embedded applications featuring a high level of integration and low power consumption at frequencies of 100 MHz. Features include 128 kB of flash memory, 32 kB of data memory, Ethernet MAC, USB Device, 8-channel DMA controller, 4 UARTs, 2 CAN channels, 3 SSP/SPI, 3 I2C, 8-channel 12-bit ADC, motor control PWM, Quadrature Encoder interface, 4 general purpose timers, 6-output general purpose PWM, ultra-low power Real-Time Clock with separate battery supply, and up to 70 general purpose I/O pins. The LPC1764 is pin-compatible to the 100-pin LPC2368 ARM7 MCU
MoreLess
## Features
* ARM Cortex-M3 processor, running at frequencies of up to 100 MHz
* ARM Cortex-M3 built-in Nested Vectored Interrupt Controller (NVIC)
* Up to 128 kB on-chip flash programming memory
* Up to 32 kB On-chip SRAM
* In-System Programming (ISP) and In-Application Programming (IAP)
* Eight channel General Purpose DMA controller (GPDMA)
* Ethernet MAC with RMII interface and dedicated DMA controller
* USB 2.0 full-speed device/Host/OTG controller
* Four UARTs with fractional baud rate generation, internal FIFO, and DMA support
* CAN 2.0B controller with two channels
* SPI controller with synchronous, serial, full duplex communication
* Two SSP controllers with FIFO and multi-protocol capabilities
* Three enhanced I2C bus interfaces
* 70 General Purpose I/O (GPIO) pins with configurable pull-up/down resistors
* 12-bit/8-ch Analog/Digital Converter (ADC) with conversion rates up to 200 kHz
* Four general purpose timers/counters
* One motor control PWM with support for three-phase motor control
* Quadrature encoder interface that can monitor one external quadrature encoder
* One standard PWM/timer block with external count input
* Low power RTC with a separate power domain and dedicated oscillator
* WatchDog Timer (WDT)
* ARM Cortex-M3 system tick timer, including an external clock input option
* Repetitive interrupt timer provides programmable and repeating timed interrupts
* Each peripheral has its own clock divider for further power savings
* Standard JTAG test/debug interface for compatibility with existing tools
* Integrated PMU (Power Management Unit)
* Four reduced power modes: Sleep, Deep-sleep, Power-down, and Deep power-down
* Single 3.3 V power supply (2.4 V to 3.6 V)
* Four external interrupt inputs configurable as edge/level sensitive
* Non-maskable Interrupt (NMI) input
* Wake-up Interrupt Controller (WIC)
* Processor wake-up from Power-down mode via any interrupt
* Brownout detect with separate threshold for interrupt and forced reset
* Power-On Reset (POR)
* Crystal oscillator with an operating range of 1 MHz to 25 MHz
* 4 MHz internal RC oscillator trimmed to 1 % accuracy
* Code Read Protection (CRP) with different security levels
* Unique device serial number for identification purposes
## Target Applications
* eMetering
* Lighting
* Industrial networking
* Alarm systems
* White goods
* Motor control
## Features

Показывать

LPC1764FBD100 Даташит PDF

22 страницы, 117 КБ

02/03/2010
