LMZ31520RLGT Купить - TI Преобразователь DC/DC

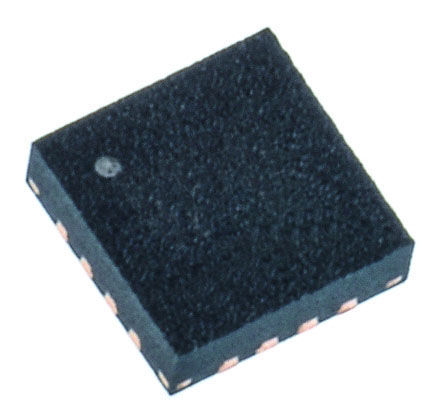

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LMZ31520RLGT

SIMPLE SWITCHER® 3V to 14.5V, 20A Power Module in Small QFN Package 72-BQFN -40℃ to 85℃

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 29,269.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2721040

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LMZ31520RLGT характеристики

Атрибут	Значение атрибута
Номенклатура	LMZ31520RLGT
Производитель	TI
ЧипСити Номер продукта	CC2721040
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	72 Pin
Корпус/Пакет	BQFN-72
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 3.6V
Выходной Ток	20 A
Количество Регулируемых Выходов	1 Output
Частота Переключения	470kHz ~ 570kHz
Топология	Buck
Максимальное входное напряжение	14.5 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	14.5 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (мин)	600 mV
Выходной ток (Макс)	20 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3V ~ 14.5V
Ширина	15 mm
Высота	5.8 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LMZ31520RLGT описание продукта

The LMZ31520RLGT is a 1-output surface-mount non-isolated SIMPLE SWITCHER® Power Module with 3.0 to 14.5V input. The LMZ31520 SIMPLE SWITCHER® power module is an easy-to-use integrated power solution that combines a 20A DC/DC converter with power MOSFETs, a shielded inductor and passives into a low profile. This total power solution allows as few as three external components and eliminates the loop compensation and magnetics part selection process. Achieves greater than 95% efficiency, has ultra-fast load step response and excellent power dissipation capability with a thermal impedance of 8.6°C/W. The LMZ31520 offers the flexibility and the feature-set of a discrete point-of-load design and is ideal for powering a wide range of ICs and systems. Advanced packaging technology affords a robust and reliable power solution compatible with standard QFN mounting and testing techniques.
Complete integrated power solution, smaller than a discrete design
Ultra-fast load step response
Wide-output voltage adjust 0.6 to 3.6V, with 1% reference accuracy
Optional split power rails allows input voltage down to 3.0V
Selectable switching frequency (300 to 850kHz)
Selectable slow-start
Adjustable overcurrent limit
Power good output
Output voltage sequencing
Over-temperature protection
Pre-bias output start-up
