LM7815CT Купить - Fairchild Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

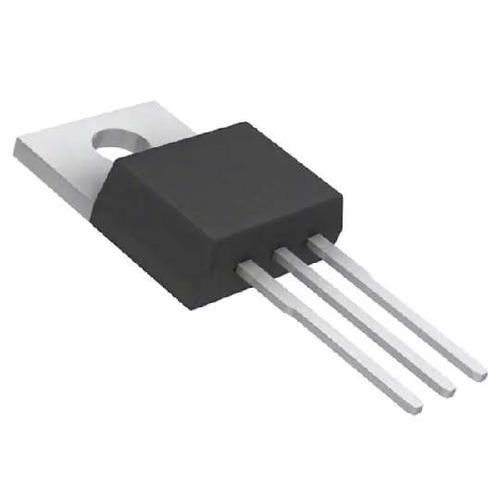

LM7815CT

Fairchild

FAIRCHILD SEMICONDUCTOR LM7815CT. Linear Voltage Regulator, 7815, Fixed, LDO, Positive, 23V To 35V In, 15V And 1A Out, TO-220-3

Наличие: 39,900 шт.

Адрес доставки: Москва

Цена: ₽ 38.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC10053419

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM7815CT характеристики

Атрибут	Значение атрибута
Номенклатура	LM7815CT
Производитель	Fairchild
ЧипСити Номер продукта	CC10053419
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	15 V
Выходной Ток	1 A
Количество Стежков	3 Position
Напряжение Отпадания	2 V
Максимальное входное напряжение	35 V
Входное напряжение (мин)	23 V
Выходное напряжение (Макс)	15 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	4 %
Напряжение питания (Макс)	40 V
Напряжение питания (мин)	17.5 V
Входное напряжение	≤35 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

LM7815CT описание продукта

The LM7815CT is a 3-terminal Positive Voltage Regulator features thermal overload protection and short-circuit protection. Each type employs internal current limiting, thermal shut down and safe operating area protection, making it essentially indestructible. If adequate heat sinking is provided, it can deliver over 1A output current. Although designed primarily as fixed voltage regulators, this device can be used with external components to obtain adjustable voltages and currents.
Output transistor safe operating area protection
±4% Output voltage tolerance

Показывать

LM7815CT Даташит PDF

24 страницы, 361 КБ
