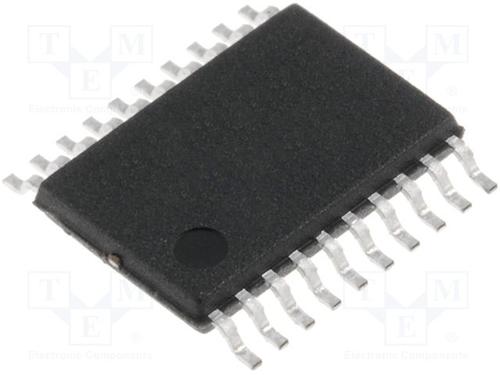

LM5118MH

DC-DC Controller, 4.75V to 14V, 1 Output, Buck-Boost, 575kHz, HTSSOP-20

Наличие: 675 шт.

Адрес доставки: Москва

Цена: ₽ 774.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC52022186

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5118MH характеристики

Атрибут	Значение атрибута
Номенклатура	LM5118MH
Производитель	TI
ЧипСити Номер продукта	CC52022186
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP
Частота	500 kHz
Напряжение Питания (DC)	4.75V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.23V ~ 70V
Выходной Ток	2.70 A
Количество Каналов	1 Channel
Количество Стежков	20 Position
Частота Переключения	575 kHz
Рабочий цикл	80 %
Максимальное входное напряжение	75 V
Входное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	14 V
Напряжение питания (мин)	4.75 V
Входное напряжение	3.75 V
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM5118MH описание продукта

The LM5118MH is a wide voltage range Buck-Boost Switching Regulator Controller features all of the functions necessary to implement a high performance, cost efficient Buck-Boost regulator using a minimum of external components. The Buck-Boost topology maintains output voltage regulation when the input voltage is either less than or greater than the output voltage. It operates as a buck regulator while the input voltage is sufficiently greater than the regulated output voltage and gradually transitions to the buck-boost mode as the input voltage approaches the output. This dual mode approach maintains regulation over a wide range of input voltages with optimal conversion efficiency in the buck mode and a glitch-free output during mode transitions. This easy-to-use controller includes drivers for the high side buck MOSFET and the low side boost MOSFET. The regulators control method is based upon current mode control utilizing an emulated current ramp.
Ultra-wide input voltage range from 3 to 75V
Emulated peak current mode control
Smooth transition between step-down and step-up modes
Switching frequency programmable to 500kHz
Oscillator synchronization capability
Internal high voltage bias regulator
Integrated high-side and low-side gate drivers
Programmable soft-start time
Ultralow shutdown current
Enable input wide bandwidth error amplifier
1.5% Feedback reference accuracy
Current limit, thermal shutdown and an enable input
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM5118MH Даташит PDF

44 страницы, 1350 КБ

11/02/2014

просматривать

LM5118MH Другие Даташит

26 страницы, 509 КБ

06/20/2013

просматривать

LM5118MH Другие Даташит

26 страницы, 504 КБ

05/20/2008

просматривать
