LM5101ASD Купить - TI Драйвер FET

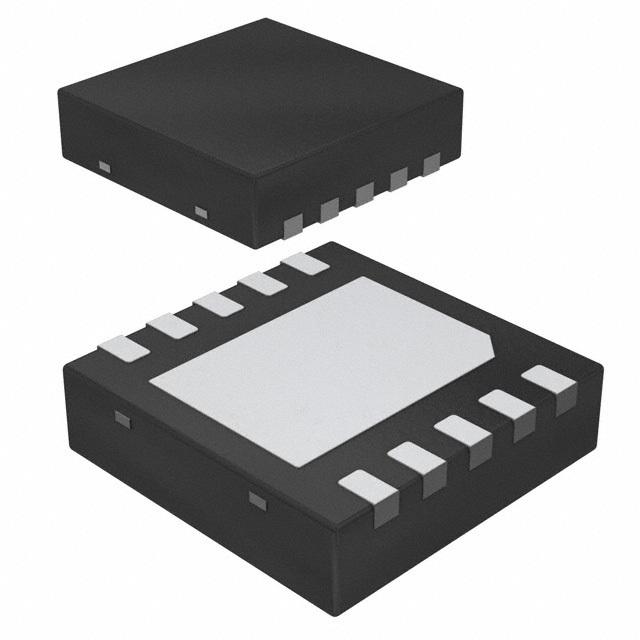

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM5101ASD

3A High Voltage High-Side and Low-Side Gate Driver 10-WSON -40℃ to 125℃

Наличие: 2,866 шт.

Адрес доставки: Москва

Цена: ₽ 221.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC114858529

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5101ASD характеристики

Атрибут	Значение атрибута
Номенклатура	LM5101ASD
Производитель	TI
ЧипСити Номер продукта	CC114858529
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	WDFN-10
Время Нарастания/Спада	430ns, 260ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	118 V
Выходной Ток	3 A
Ток Покоя	200 µA
Время Нарастания	430 ns
Время падения	260 ns
Время падения (Макс)	260 ns
Время падения (Макс)	430 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	9V ~ 14V
Напряжение питания (Макс)	14 V
Напряжение питания (мин)	9 V
Длина	4 mm
Ширина	4 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM5101ASD описание продукта

DESCRIPTION
The LM5100A/B/C and LM5101A/B/C High Voltage Gate Drivers are designed to drive both the high-side
and the low-side N-Channel MOSFETs in a synchronous buck or a half-bridge configuration.
FEATURES
• Drives Both a High-side and Low-side N Channel MOSFETs
• Independent High and Low Driver Logic Inputs
• Bootstrap Supply Voltage up to 118V DC
• Fast Propagation Times (25 ns Typical)
• Drives 1000 pF Load with 8 ns Rise and Fall Times
• Excellent Propagation Delay Matching (3 ns typical)
• Supply Rail Under-voltage Lockout
• Low Power Consumption
• Pin Compatible with HIP2100/HIP2101
TYPICAL APPLICATIONS
• Current Fed Push-pull Converters
• Half and Full Bridge Power Converters
• Synchronous Buck Converters
• Two Switch Forward Power Converters
• Forward with Active Clamp Converters
