LM5060MM/NOPB Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

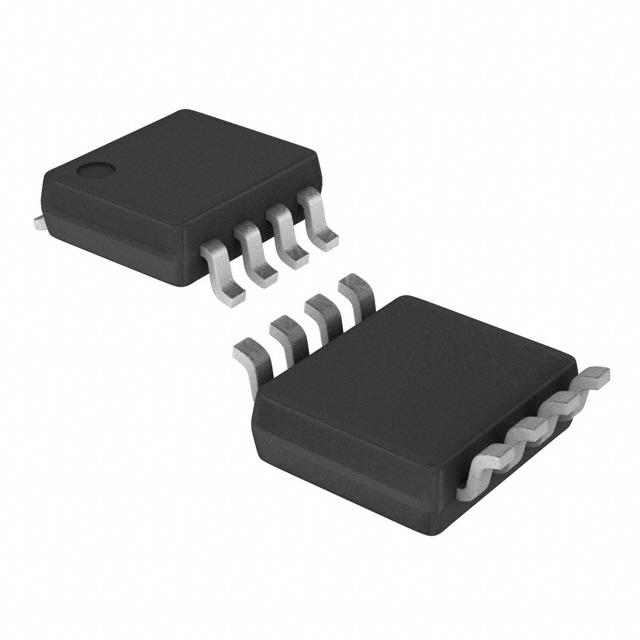

LM5060MM/NOPB

Controller 5.5V to 65V 10Pin VSSOP T/R

Наличие: 4,385 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 69.98

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC2497008

Категория продукта:

Чип управления батареи

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM5060MM/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM5060MM/NOPB
Производитель	TI
ЧипСити Номер продукта	CC2497008
Жизненный Цикл Продукта	Active
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSSOP-10
Напряжение Питания (DC)	5.50V (min)
Количество Выходных Интерфейсов	2 Output
Ток Питания	1.4 mA
Количество Каналов	1 Channel
Количество Стежков	10 Position
Максимальное входное напряжение	65 V
Входное напряжение (мин)	5.5 V
Количество входов	5 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5.5V ~ 65V
Напряжение питания (Макс)	65 V
Напряжение питания (мин)	5.5 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

LM5060MM/NOPB описание продукта

The LM5060MM/NOPB is a high-side Protection Controller with low quiescent current. It provides intelligent control of a high-side N-channel MOSFET during normal on/off transitions and fault conditions. In-rush current is controlled by the nearly constant rise time of the output voltage. A Power Good output indicates when the output voltage reaches the input voltage and the MOSFET is fully on. Input UVLO (with hysteresis) is provided as well as programmable input OVP. An enable input provides remote on or off control. The programmable UVLO input can be used as second enable input for safety redundancy. A single capacitor programs the initial start-up VGS fault detection delay time, the transition VDS fault detection delay time and the continuous over-current VDS fault detection delay time. When a detected fault condition persists longer than the allowed fault delay time, the MOSFET is latched off until either the enable input or the UVLO input is toggled low and then high.
Less than 15µA Quiescent current in disabled mode
Controlled output rise time for safe connection of capacitive loads
Charge pump gate driver for external N-channel MOSFET
Adjustable undervoltage lockout (UVLO) with hysteresis
UVLO serves as second enable input for systems requiring safety redundancy
Programmable fault detection delay time
MOSFET Latched off after load fault is detected
Active low open drain Power Good (nPGD) output
Adjustable input overvoltage protection (OVP)
Immediate restart after overvoltage shutdown
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM5060MM/NOPB Даташит PDF

39 страницы, 1434 КБ

01/07/2016

просматривать

LM5060MM/NOPB Даташит PDF

33 страницы, 1156 КБ

10/12/2013

просматривать

LM5060MM/NOPB Даташит PDF

40 страницы, 1435 КБ

02/18/2016

просматривать

LM5060MM/NOPB Справочное руководство пользователя

8 страницы, 1198 КБ

05/06/2013

просматривать

LM5060MM/NOPB Файл уведомления

12 страницы, 403 КБ

05/15/2015

просматривать
