LM5033MM Купить - TI Чип стабилизации напряжения

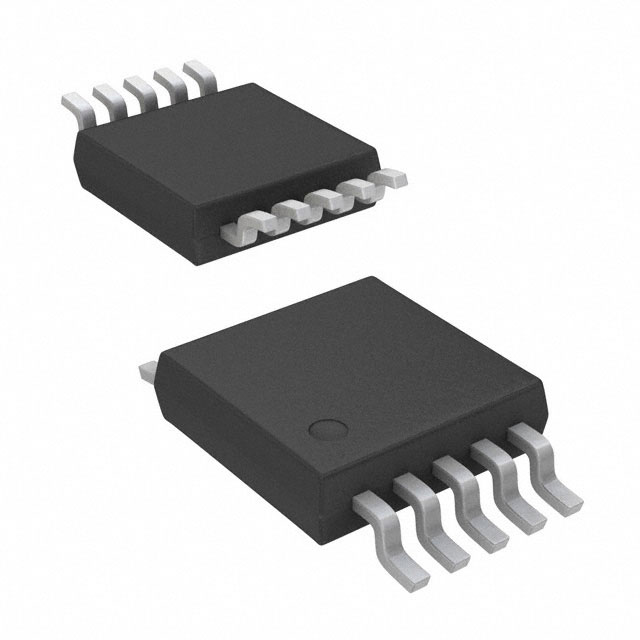

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM5033MM

Voltage Mode PWM Controller 1.5A 200kHz/600kHz 10Pin VSSOP T/R

Наличие: 387 шт.

Адрес доставки: Москва

Цена: ₽ 140.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC99957863

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM5033MM характеристики

Атрибут	Значение атрибута
Номенклатура	LM5033MM
Производитель	TI
ЧипСити Номер продукта	CC99957863
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Частота	600 kHz
Напряжение Питания (DC)	15.0V (min)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	48.0 V
Выходное Напряжение	9.75 V
Выходной Ток	100 mA
Количество Стежков	10 Position
Время Нарастания	16 ns
Выходная Мощность	500 W
Частота Переключения	200kHz, 600kHz
Время падения	16 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	90 V
Напряжение питания (мин)	15 V
Входное напряжение	48 V
Длина	3 mm
Ширина	3 mm
Высота	0.86 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM5033MM описание продукта

The LM5033MM is a high-voltage mode Pulse Width Modulated (PWM) Controller contains all the features needed to implement push-pull, half-bridge and full-bridge topologies. Applications include closed loop voltage mode converters with a highly regulated output voltage, or an open loop DC transformer such as an intermediate bus converter (IBC) with an efficiency >95%. Two alternating gate driver outputs with a specified deadtime are provided. It includes a start-up regulator that operates over a wide input range of 15 to 100V. Additional features include: precision voltage reference output, current limit detection, remote shutdown, soft-start, sync capability and thermal shutdown. This high speed IC has total propagation delays less than 100ns and a 1MHz capable oscillator.
Internal high voltage (100V) start-up regulator
Single resistor oscillator setting
Synchronizable
Precision reference output
Adjustable soft-start
Over-current protection
Direct optocoupler interface
1.5A Peak gate drivers
Thermal shutdown
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
