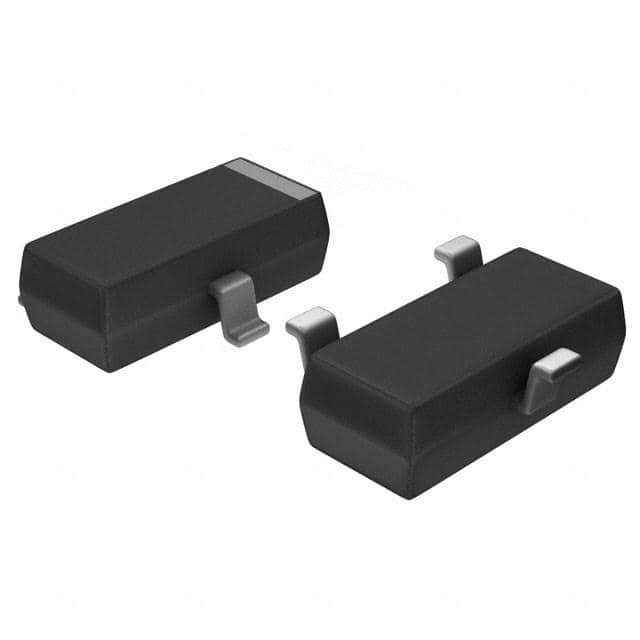

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM431SCCM3X

ON Semiconductor

V-Ref Adjustable 2.495V to 36V 100mA 3Pin SOT-23 T/R

Наличие: 1,498 шт.

Адрес доставки:

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC33311536

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM431SCCM3X характеристики

Атрибут	Значение атрибута
Номенклатура	LM431SCCM3X
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC33311536
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Выходное Напряжение	2.495V ~ 36V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Рассеяние Мощности	400 mW
Максимальное входное напряжение	37 V
Выходное напряжение (Макс)	36 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Входное напряжение	37 V
Длина	2.92 mm
Ширина	1.3 mm
Высота	0.93 mm
Рабочая Температура	-25℃ ~ 85℃
Коэффициент Температуры	±50 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM431SCCM3X описание продукта

The LM431SA/LM431SB/LM431SC are three terminal output adjustable regulators with thermal stability over operating temperature range. The output voltage can be set any value between V (approximately 2.5 V) and 36 V with two external resistors. These devices have a typical dynamic output impedance of 0.2 Ω. Active output circuit provides a sharp turn-on characteristic, making these devices excellent replacement for Zener Diodes in many applications.
Features
---
|
Programmable Output Voltage to 36 V
Low Dynamic Output Impedance 0.2 Ω Typical
Sink Current Capability of 1.0 to 100 mA
Equivalent Full-Range Temperature Coefficient of 50 ppm/°C Typical
Temperature Compensated for Operation Over Full Rated Operating Temperature Range
Low Output Noise Voltage
Fast Turn-on Response
