LM3302N Купить - TI Компаратор

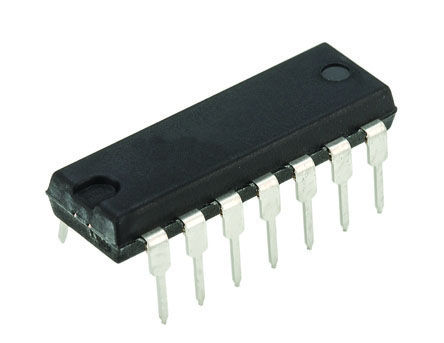

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM3302N

TEXAS INSTRUMENTS LM3302N Analog Comparator, Quad, Differential, 4, 300ns, 2V to 28V, DIP, 14Pins

Наличие: 1,546 шт.

Адрес доставки: Москва

Цена: ₽ 44.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10055275

Категория продукта:

Компаратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM3302N характеристики

Атрибут	Значение атрибута
Номенклатура	LM3302N
Производитель	TI
ЧипСити Номер продукта	CC10055275
Категория продукта	Компаратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	2.00V (min)
Выходной Ток	20 mA
Ток Питания	0.8 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	1050 mW
Ток Покоя	800 µA
Входное Напряжение Смещения	20 mV
Входной Ток Смещения	500 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1050 mW
Напряжение питания	2V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	2 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM3302N описание продукта

The LM3302N is a quad general purpose Linear Differential Comparator designed to operate from a single power supply over a wide range of voltages. Operation from dual supplies is also possible as long as the difference between the two supplies is 2 to 28V and VCC is a least 1.5V more positive than the input common-mode voltage. Current drain is independent of the supply voltage. The outputs can be connected to other open-collector outputs to achieve wired-AND relationships.
Single supply or dual supplies
Wide range of supply voltage
Low supply-current drain independent of supply voltage
Low input bias current
Low input offset current
Low input offset voltage
Common-mode input voltage range includes ground
Differential input voltage range equal to maximum-rated supply voltage
Low output saturation voltage
Output compatible with TTL, MOS and CMOS
Green product
