LM324NG Купить - ON Semiconductor Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

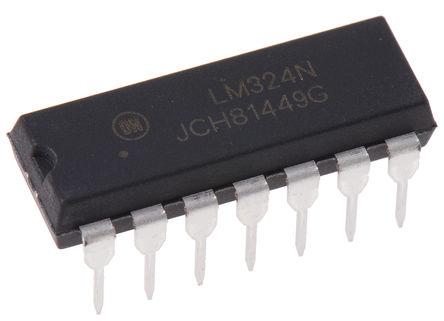

LM324NG

ON Semiconductor

ON SEMICONDUCTOR LM324NG Operational Amplifier, Quad, 4 Amplifier, 1MHz, 0.6V/µs, 3V to 32V, DIP, 14Pins

Наличие: 531 шт.

Адрес доставки: Москва

Цена: ₽ 35.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8019300

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM324NG характеристики

Атрибут	Значение атрибута
Номенклатура	LM324NG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8019300
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	PDIP-14
Напряжение Питания (DC)	5.00 V
Рабочее Напряжение	3V ~ 32V
Безгалогеновый Статус	Halogen Free
Выходной Ток	60 mA
Ток Питания	1.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Ширина Ленты	1 MHz
Скорость Нарастания	600 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	90 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	65 dB
Минимальный диапазон CMRR	65 dB
Напряжение питания	3V ~ 32V
Напряжение питания (Макс)	32 V
Напряжение питания (мин)	3 V
Входное напряжение	0V ~ 28.3V
Длина	19.56 mm
Ширина	6.6 mm
Высота	3.68 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM324NG описание продукта

The LM324 series are low-cost, quad op-amps with true differential inputs. They have several distinct advantages over standard operational amplifier types in single supply applications. The quad amplifier can operate at supply voltages as low as 3.0 V or as high as 32 V with quiescent currents about one-fifth of those associated with the MC1741 (on a per amplifier basis). The common mode input range includes the negative supply, thereby eliminating the necessity for external biasing components in many applications. The output voltage range also includes the negative power supply voltage.
Features
---
|
Short Circuited Protected Outputs
True Differential Input Stage
Single Supply Operation: 3.0 V to 32 V (LM224, LM324, LM324A)
Low Input Bias Currents: 100 nA Maximum (LM324A)
Four Amplifiers Per Package
Internally Compensated
Common Mode Range Extends to Negative Supply
Industry Standard Pinouts
ESD Clamps on the Inputs Increase Ruggedness without Affecting Device Operation
Pb-Free Packages are Available*

Показывать

LM324NG Даташит PDF

14 страницы, 141 КБ

02/02/2016
