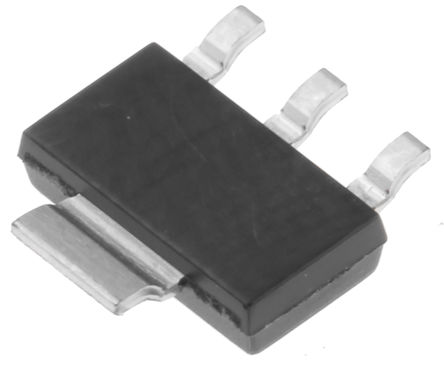

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317MQDCYR

TEXAS INSTRUMENTS LM317MQDCYR Linear Voltage Regulator, Adjustable, 3V to 40V input, 1.25V to 37V/500mA out, SOT-223-4

Наличие: 480 шт.

Адрес доставки: Москва

Цена: ₽ 25.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6753723

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317MQDCYR характеристики

Атрибут	Значение атрибута
Номенклатура	LM317MQDCYR
Производитель	TI
ЧипСити Номер продукта	CC6753723
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Напряжение Питания (DC)	40.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.25V ~ 37V
Выходной Ток	500 mA
Количество Стежков	4 Position
Ток Покоя	3.50 mA
Тип Выходной Ёмкости	Capacitor Free
Напряжение Отпадания	2.00 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.2V ~ 40V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM317MQDCYR описание продукта

The LM317MQDCYR is a 3-terminal adjustable Positive Voltage Regulator capable of supplying more than 500mA over an output-voltage range of 1.25V to 37V. The LM317M is exceptionally easy to use and requires only two external resistors to set the output. Furthermore, both line and load regulation is better than standard fixed regulators. In addition to having higher performance than fixed regulators, this regulator includes on-chip current limiting, thermal-overload protection and safe- operating-area protection. All overload protection remains fully functional if the ADJUST terminal is disconnected. It is a floating regulator meaning there is no device ground terminal. Quiescent current flows to the load instead of being wasted flowing to ground. Regulated output voltage of hundreds of volts is possible if the maximum input to output differential does not exceed 40V at any time. Device can be used as a floating current source controlled by a single resistor.
Internal short-circuit current limit
Thermal overload protection
Output safe-area compensation
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
