LM317LZG Купить - ON Semiconductor Чип стабилизации напряжения

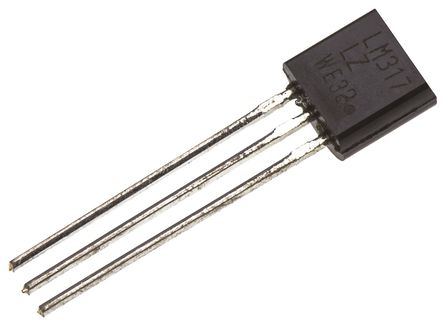

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317LZG

ON Semiconductor

Linear Voltage Regulator, Positive Voltage, 40V primary input, 1.2V to 37V/100mA/1 Output, TO-92-3

Наличие: 16,504 шт.

Адрес доставки: Москва

Цена: ₽ 13.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC841519

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317LZG характеристики

Атрибут	Значение атрибута
Номенклатура	LM317LZG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC841519
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-226-3
Рабочее Напряжение	3V ~ 40V
Номинальный Ток	100 mA
Номинальная Мощность	625 mW
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	100 mA
Ток Питания	10 mA
Количество Стежков	3 Position
Полярность	P-Channel
Тепловое Сопротивление	83℃/W (RθJC)
Максимальное входное напряжение	40 V
Входное напряжение (мин)	2.8 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	20 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	4 %
Напряжение питания	40 V
Входное напряжение	≤40 V
Длина	5.2 mm
Ширина	4.19 mm
Высота	5.33 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Bag
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317LZG описание продукта

The LM317LZG is an adjustable 3-terminal Positive Voltage Regulator capable of supplying in excess of 100mA over an output voltage range of 1.2 to 37V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage. Further, it employs internal current limiting and thermal shutdown and safe area compensation, making them essentially blow-out proof. The device serves a wide variety of applications including local, on card regulation. This device can also be used to make a programmable output regulator or by connecting a fixed resistor between the adjustment and output, the device can be used as a precision current regulator.
Eliminates stocking many fixed voltages
Floating operation for high voltage

Показывать

LM317LZG Даташит PDF

11 страницы, 209 КБ

05/02/2013
