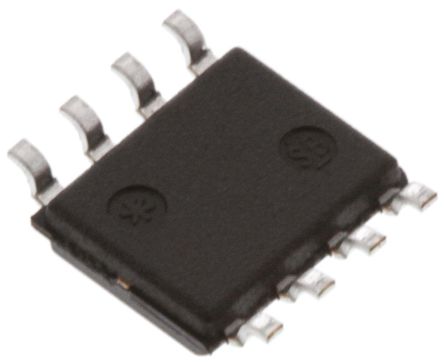

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM317LDR2G

ON Semiconductor

Linear Voltage Regulator, Adjustable, 1.2V to 40V input, 1.2V to 37V/100mA out, SOIC-8

Наличие: 9,643 шт.

Адрес доставки: Москва

Цена: ₽ 25.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC28459

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM317LDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	LM317LDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC28459
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Рабочее Напряжение	3V ~ 40V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	1.2V ~ 37V
Выходной Ток	100 mA
Ток Питания	10 mA
Количество Стежков	8 Position
Полярность	P-Channel
Максимальное входное напряжение	40 V
Входное напряжение (мин)	1.2 V
Выходное напряжение (Макс)	37 V
Выходное напряжение (мин)	1.2 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±4 %
Количество выходных каналов	1 Channel
Входное напряжение	≤40 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

LM317LDR2G описание продукта

The LM317LDR2G is an adjustable 3-terminal Positive Voltage Regulator capable of supplying in excess of 100mA over an output voltage range of 1.2 to 37V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage. Further, it employs internal current limiting, thermal shutdown and safe area compensation, making them essentially blowout proof. The LM317L serves a wide variety of applications including local, on card regulation. This device can also be used to make a programmable output regulator or by connecting a fixed resistor between the adjustment and output, the LM317L can be used as a precision current regulator.
Internal thermal overload protection
Internal short-circuit current limiting
Output transistor safe-area compensation
Floating operation for high voltage applications
Eliminates stocking many fixed voltages

Показывать

LM317LDR2G Даташит PDF

11 страницы, 209 КБ

05/02/2013
