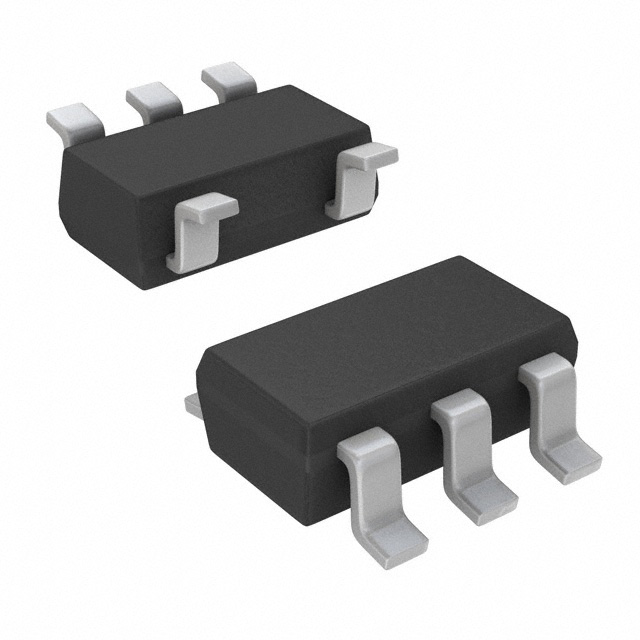

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM2735YMF

520kHz/1.6MHz - Space-Efficient Boost and SEPIC DC-DC Regulator

Наличие: 6,369 шт.

Адрес доставки: Москва

Цена: ₽ 165.63

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC270218410

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM2735YMF характеристики

Атрибут	Значение атрибута
Номенклатура	LM2735YMF
Производитель	TI
ЧипСити Номер продукта	CC270218410
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3V ~ 24V
Выходной Ток	2.1 A
Ток Покоя	7.00 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	520 kHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	24 V
Выходное напряжение (мин)	3 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.7V ~ 5.5V
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

LM2735YMF описание продукта

DESCRIPTION
The LM2735 is an easy-to-use, space-efficient 2.1A low-side switch regulator ideal for Boost and SEPIC DC-DC regulation. It provides all the active functions to provide local DC/DC conversion with fast-transient response and accurate regulation in the smallest PCB area. Switching frequency is internally set to either 520kHz or 1.6MHz, allowing the use of extremely
small surface mount inductor and chip capacitors while providing efficiencies up to 90%.
FEATURES
• Input Voltage Range 2.7V to 5.5V
• Output Voltage Range 3V to 24V
• 2.1A Switch Current over Full Temperature Range
• Current-Mode Control
• Logic High Enable Pin
• Ultra Low Standby Current of 80 nA in Shutdown
• 170 mΩ NMOS Switch
• ±2% Feedback Voltage Accuracy
• Ease-of-Use, Small Total Solution Size
– Internal Soft-Start
– Internal Compensation
– Two Switching Frequencies
– 520 kHz (LM2735-Y)
– 1.6 MHz (LM2735-X)
– Uses Small Surface Mount Inductors and Chip Capacitors
– Tiny SOT-23, WSON, and MSOP-PowerPAD Packages
• LM2735-Q1 is AEC-Q100 Grade 1 Qualified and is Manufactured on an Automotive Grade Flow
APPLICATIONS
• LCD Display Backlighting For Portable Applications
• OLED Panel Power Supply
• USB Powered Devices
• Digital Still and Video Cameras
• White LED Current Source
• Automotive
