LM25069PMME-2/NOPB Купить - TI Чип управления батареи

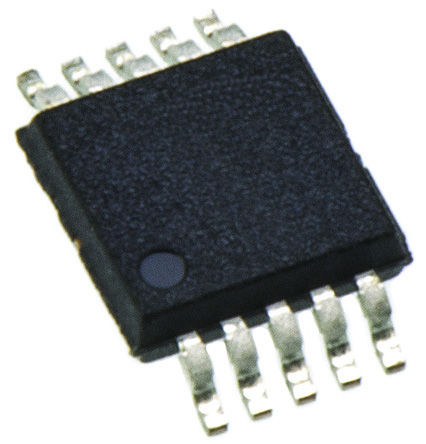

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM25069PMME-2/NOPB

Hot Swap Controller 1CH 17V N-Channel Positive Low Voltage 10Pin VSSOP T/R

Наличие: 296 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 148.12

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC17457267

Категория продукта:

Чип управления батареи

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 23.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

LM25069PMME-2/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM25069PMME-2/NOPB
Производитель	TI
ЧипСити Номер продукта	CC17457267
Жизненный Цикл Продукта	Active
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSSOP-10
Напряжение Питания (DC)	2.90V (min)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	17.0 V
Выходное Напряжение	19.5 V
Ток Питания	1.6 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	10 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.9V ~ 17V
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	2.9 V
Входное напряжение	17 V
Длина	3 mm
Ширина	3 mm
Высота	0.86 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

Аналоги товара

LM25069PMME-2/NOPB описание продукта

The LM25069PMME-2/NOPB is a positive Hot Swap Controller provides intelligent control of the power supply voltage to the load during insertion and removal of circuit cards from a live system backplane or other "hot" power sources. The LM25069 provides in-rush current control to limit system voltage droop and transients. The current limit and power dissipation in the external series pass N-channel MOSFET are programmable, ensuring operation within the safe operating area (SOA). The POWER GOOD output indicates when the output voltage is within 1.3V of the input voltage. The input under-voltage and over-voltage lockout levels and hysteresis are programmable, as well as the initial insertion delay time and fault detection time. The LM25069-2 automatically restarts at a fixed duty cycle.
In-rush current limit for safe board insertion into live power sources
Programmable maximum power dissipation in the external pass device
Adjustable current limit
Circuit breaker function for severe over-current events
Internal high side charge pump and gate driver for external N-channel MOSFET
Adjustable under-voltage lockout (UVLO) and hysteresis
Adjustable over-voltage lockout (OVLO) and hysteresis
Initial insertion timer allows ringing and transients to subside after system connection
Programmable fault timer avoids nuisance trips
Active high open drain POWER GOOD output
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
