LM124J Купить - TI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

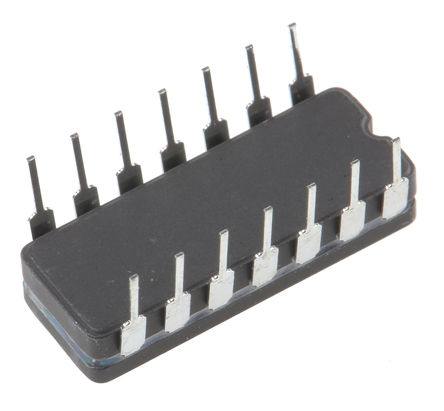

LM124J

TEXAS INSTRUMENTS LM124J Operational Amplifier, Quad, 4 Amplifier, 1MHz, 0.5V/µs, 3V to 32V, ± 1.5V to ± 16V, DIP, 14Pins

Наличие: 531 шт.

Адрес доставки: Москва

Цена: ₽ 735.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC976417

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM124J характеристики

Атрибут	Значение атрибута
Номенклатура	LM124J
Производитель	TI
ЧипСити Номер продукта	CC976417
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	CDIP
Напряжение Питания (DC)	5.00 V
Рабочее Напряжение	3V ~ 32V
Выходной Ток	30mA @15V
Ток Питания	1.40 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входной Дрейф Смещения	7.00 µV/K
Ширина Ленты	1 MHz
Скорость Нарастания	500 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.2 MHz
Входное Напряжение Смещения	5 mV
Входной Ток Смещения	150 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	1.2 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	3V ~ 32V
Длина	19.05 mm
Ширина	0.25 in
Высота	3.3 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM124J описание продукта

The LM124J is a low power quad Operational Amplifier designed to operate from a single power supply over a wide range of voltages. Operation from split-power supplies is also possible and the low-power supply current drain is independent of the magnitude of the power supply voltage. Application areas include transducer amplifiers, DC gain blocks and all the conventional op-amp circuits which now can be more easily implemented in single power supply systems. For example, the LM124 series can directly operate off of the standard 5V power supply voltage which is used in digital systems and easily provides the required interface electronics without requiring the additional ±15V power supplies.
Internally frequency compensated for unity gain
45nA Low input biasing current
2mV Low input offset voltage
5nA Offsets current
Input common-mode voltage range includes ground
Differential input voltage range equal to the power supply voltage
Military rated
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

LM124J Даташит PDF

40 страницы, 1677 КБ

02/24/2016
