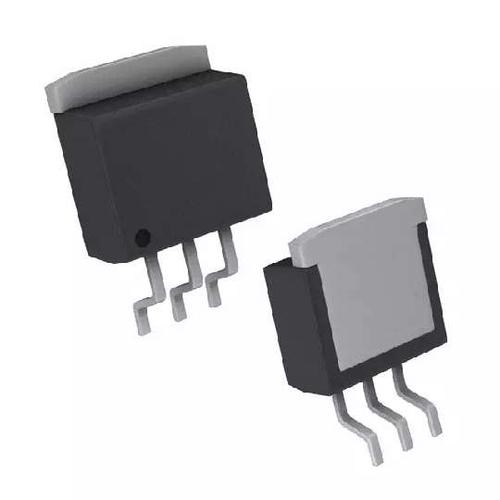

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LM1086ISX-3.3/NOPB

TEXAS INSTRUMENTS LM1086ISX-3.3/NOPB Fixed LDO Voltage Regulator, 2.6V to 27V, 1.3V Dropout, 3.3Vout, 1.5Aout, TO-263-3

Наличие: 115 шт.

Адрес доставки:

Цена: ₽ 161.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2146910

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 05.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LM1086ISX-3.3/NOPB характеристики

Атрибут	Значение атрибута
Номенклатура	LM1086ISX-3.3/NOPB
Производитель	TI
ЧипСити Номер продукта	CC2146910
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-4
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3.3 V
Выходной Ток	1.5 A
Количество Каналов	1 Channel
Количество Стежков	3 Position
Ток Покоя	5 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	1.3 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	27 V
Входное напряжение (мин)	2.6 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	≤27 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

LM1086ISX-3.3/NOPB описание продукта

The LM1086ISX-3.3/NOPB is a 3.3V fixed output low-dropout (LDO) Linear Regulator with a maximum dropout of 1.5V at 1.5A of load current. The device circuit includes a zener trimmed bandgap reference, current limiting and thermal shutdown. The topology is basically that of the LM317 except for the pass transistor. Instead of a Darlington NPN with its two diode voltage drop, the LM1086 uses a single NPN. This results in a lower dropout voltage. The structure of the pass transistor is also known as a quasi LDO. The advantage of a quasi LDO over a PNP LDO is its inherently lower quiescent current.
0.015% Line regulation (typical)
0.1% (typical) Load regulation
