LD1117ADT33TR Купить - ST Microelectronics Чип стабилизации напряжения

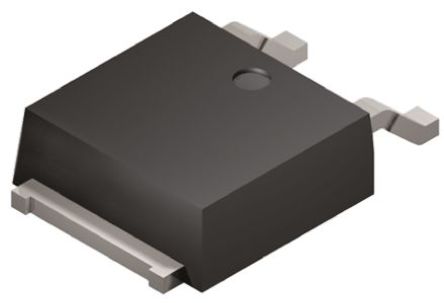

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

LD1117ADT33TR

ST Microelectronics

Voltage regulator; LDO, linear, fixed; 3.3V; 1A; DPAK; SMD; 0÷125℃

Наличие: 14,025 шт.

Адрес доставки: Москва

Цена: ₽ 25.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC3844511

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 12.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

LD1117ADT33TR характеристики

Атрибут	Значение атрибута
Номенклатура	LD1117ADT33TR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC3844511
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	0V ~ 15V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	10.0V (max)
Выходное Напряжение	3.3 V
Выходной Ток	1 A
Ток Питания	10 mA
Количество Стежков	3 Position
Рассеяние Мощности	12 W
Ток Покоя	10 mA
Напряжение Отпадания	1.15V @1A
Максимальное входное напряжение	10 V
Выходное напряжение (мин)	3.3 V
Выходной ток (Макс)	1.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	12000 mW
точность	±2 %
Входное напряжение	10 V
Длина	6.6 mm
Ширина	6.2 mm
Высота	2.4 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

LD1117ADT33TR описание продукта

DESCRIPTION
The LD1117A and LD1117B are two LOW DROP Voltage Regulator able to provide respectively up to 1000mA and 1200mA of Output Current, available even in adjustable version (Vref=1.25V). Concerning fixed versions, are offered the following Output Voltages: 1.8V, 2.5V, 2.85V, 3.3V and 5.0V. The 2.85V type is ideal for SCSI-2 lines active termination.
■ LOW DROPOUT VOLTAGE
(1.15V TYP @ IOUT=1.2A, 25°C)
■ VERY LOW QUIESCENT CURRENT (5mA TYP @ 25°C)
■ TYPE A: OUTPUT CURRENT UP TO 1000mA
■ TYPE B: OUTPUT CURRENT UP TO 1200mA
■ FIXED OUTPUT VOLTAGE OF: 1.8V, 2.5V,2.85V, 3.3V, 5.0V
■ ADJUSTABLE VERSION AVAILABILITY(Vref=1.25V)
■ INTERNAL CURRENT AND THERMAL LIMIT
■ ONLY 10µF FOR STABILITY
■ AVAILABLEIN±2% (AT 25oC) AND 4% IN FULL TEMPERATURE RANGE
■ HIGH SUPPLY VOLTAGEREJECTION : (80dB TYP)
■ TEMPERATURE RANGE : 0°C TO 125°C

Показывать

LD1117ADT33TR Даташит PDF

24 страницы, 726 КБ

02/21/2013

просматривать

LD1117ADT33TR Другие Даташит

24 страницы, 2467 КБ

10/20/2005

просматривать

LD1117ADT33TR Файл уведомления

3 страницы, 44 КБ

07/27/2016

просматривать
