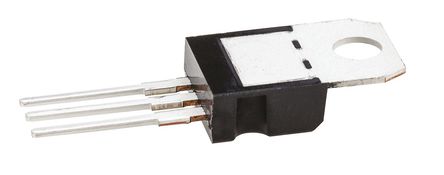

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L78S10CV

ST Microelectronics

STMICROELECTRONICS L78S10CV Linear Voltage Regulator, Fixed, 15V To 35V In, 10V And 2A Out, TO-220-3

Наличие: 1,034 шт.

Адрес доставки: Москва

Цена: ₽ 96.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2028783

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L78S10CV характеристики

Атрибут	Значение атрибута
Номенклатура	L78S10CV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2028783
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	35.0V (max)
Выходное Напряжение	10 V
Выходной Ток	2 A
Ток Питания	8 mA
Количество Стежков	3 Position
Ток Покоя	8 mA
Напряжение Отпадания	6000 mV
Максимальное входное напряжение	35 V
Входное напряжение (мин)	13 V
Выходное напряжение (Макс)	10 V
Выходное напряжение (мин)	10 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	12.5 V
Входное напряжение	35 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L78S10CV описание продукта

The L78S10CV is a 3-terminal Positive Voltage Regulator can provide local on-card regulation, eliminating the distribution problems associated with single point regulation. This embeds internal current limiting, thermal shut-down and safe area protection making it essentially indestructible. If adequate heat sinking is provided, it can deliver over 2A output current. Although designed primarily as fixed voltage regulators, this device can be used with external components to obtain adjustable voltage and currents.
Thermal protection
Short-circuit protection
Output transition SOA protection
