L78M15CV Купить - ST Microelectronics Чип стабилизации напряжения

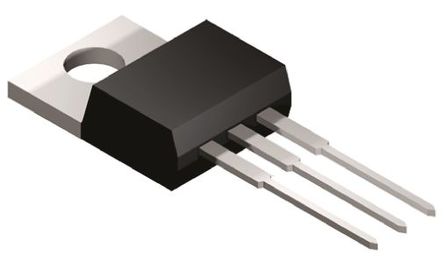

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L78M15CV

ST Microelectronics

STMICROELECTRONICS L78M15CV Linear Voltage Regulator, 7815, Fixed, Positive, 23V To 35V In, 15V And 0.5A Out, TO-220-3

Наличие: 658 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC7472215

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L78M15CV характеристики

Атрибут	Значение атрибута
Номенклатура	L78M15CV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC7472215
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Напряжение Питания (DC)	35.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0V (max)
Выходное Напряжение	15 V
Выходной Ток	500 mA
Ток Питания	6 mA
Количество Стежков	3 Position
Ток Покоя	6 mA
Напряжение Отпадания	2V @350mA
Максимальное входное напряжение	35 V
Входное напряжение (мин)	23 V
Выходное напряжение (мин)	15 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	35 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.15 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L78M15CV описание продукта

The L78M series three-terminal positive Voltage Regulator with several fixed output voltages, making it useful in a wide range of applications. This regulator can provide local on-card regulation, eliminating the distribution problems associated with single point regulation. Each type employs internal current limiting, thermal shutdown and safe area protection, resulting it essentially indestructible. If adequate heat sinking is provided, they can deliver over 0.5A output current. Although designed primarily as fixed voltage regulators, these devices can be used with external components to obtain adjustable voltage and currents.
Thermal overload protection
Short-circuit protection
Output transition SOA protection
4% Output voltage tolerance
Guaranteed in extended temperature range
